Especificações resumidas
-
Accuracy
Standard acc. to ASTM E-230
Special acc. to ASTM E-230 -
Response time
depending on configuration
63% rt = 15 s -
Max. process pressure (static)
at 20°C : 500bar (7.252 psi)
depends on configuration -
Operating temperature range
Type T:
-270 °C ...400 °C
(-454 °F ...752 °F)
Type J:
-210 °C ...1200 °C
(-346 °F ...2.192 °F)
Type E:
-270 °C ...1.000 °C
(-454 °F ...1.832 °F)
Type K:
-270 °C ...1.372 °C
(-454 °F ...2.500 °F)
Type N:
-270 °C ...1.300 °C
(-454 °F ...2.372 °F) -
Max. immersion length on request
up to 22.5" (571 mm)
others on request
Campo de aplicação

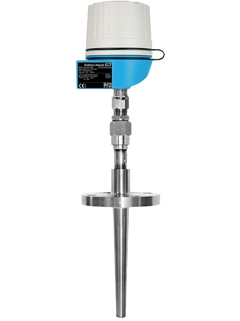

The robust thermometer is designed for use in demanding and safety relevant applications e.g. in Chemical, Oil & Gas and Energy industry. Harsh environments, corrosive substances and highest pressures can be handled by the use of robust thermowells and special materials. An optional head transmitter with all common communication protocols makes the device ready to use with enhanced measurement accuracy and reliability compared to directly wired sensors. Flexible configuration possible.
The sensor assembly can be used in process industries such as:
Chemicals
Petrochemical
Refineries
Offshore Platforms
Benefícios
FM/CSA XP Class I, Div. 1 approved temperature assemblies for maximum safety
One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry applications
Remove and install straight out of the box!
Improved galvanic isolation on most devices (2 kV)
Simplified model structure: Competitively priced, offers great value. Easy to order and reorder. A single model number includes sensor, thermowell and transmitter assembly for a complete point solution
All iTEMP transmitters provide long term stability ≤0.05% per year
Seleção Extended
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Histórias de sucesso
19 documentos
-
-
Informações Técnicas (TI)
T53, T54 and T55
Explosion proof thermocouple assemblies in thermowells with spring
loaded insert and enclosure for process industryEN PT 27/01/202314/01/202131/05/201821/08/201501/12/2006Idioma:
Inglês
Versão:
27/01/2023
Tamanho do arquivo:
1.3 MB
Nome do arquivo:
TI00127REN_1623-00.pdf
-
-
-
Instruções curtas (KA)
T54 Compact Instructions
Explosion proof thermocouple assembly in flanged thermowell
EN PT 01/12/201201/05/200701/03/2007Idioma:
Inglês
Versão:
01/12/2012
Tamanho do arquivo:
562.3 KB
Nome do arquivo:
KA00244rae_1312.pdf
-
-
-
Instruções de Segurança Ex (XA)
Temperature assemblies T13, T14, T15, T53, T54, T55 Control drawing CSA (XP, DIP)
Installation notes for CSA approved apparatus
Idioma:
Inglês
Versão:
19/12/2022
Tamanho do arquivo:
97 KB
Nome do arquivo:
XA02075TEN_03.22.pdf
-
-
-
Instruções de Segurança Ex (XA)
T13, T14, T53, T54
CSA:
Control Drawing XP, NI, DIP
160100118Idioma:
Inglês
Versão:
26/08/2019
Tamanho do arquivo:
65.5 KB
Nome do arquivo:
160100118.pdf
-
-
-
Instruções de Segurança Ex (XA)
T13, T14, T53, T54
CSA:
Control Drawing XP, DIP
160100116Idioma:
Inglês
Versão:
26/08/2019
Tamanho do arquivo:
61.1 KB
Nome do arquivo:
160100116.pdf
-
-
-
Instruções de Segurança Ex (XA)
T13, T14, T53, T54
FM:
Control Drawing XP, NI, DIP
160100114Idioma:
Inglês
Versão:
27/11/2006
Tamanho do arquivo:
68.4 KB
Nome do arquivo:
160100114.pdf
-
-
-
Instruções de Segurança Ex (XA)
T13, T14, T53, T54
FM:
Control Drawing XP, NI, DIP
160100113Idioma:
Inglês
Versão:
18/05/2006
Tamanho do arquivo:
62.7 KB
Nome do arquivo:
160100113.pdf
-
-
-
Certificados FM/CSA (ZD)
T13, T14, T53, T54 CSA Installation notes, explosion proof, dust ignition proof
CSA approved temperature assemblies
EN PT 18/03/202001/04/201101/03/2006Idioma:
Inglês
Versão:
18/03/2020
Tamanho do arquivo:
246.4 KB
Nome do arquivo:
160100116.pdf
-
-
-
Certificados FM/CSA (ZD)
Control Drawing FM XP, NI, DIP T13, T14, T53, T54
Temperature Process RTD Explosion Proof T13, Process RTD Explosion Proof
T14, Process TC Explosion Proof T53, Process TC Explosion Proof T54
Installation Notes for Hazardous LocationsIdioma:
Inglês
Versão:
02/01/2007
Tamanho do arquivo:
73.8 KB
Nome do arquivo:
160100114.pdf
-
-
-
Certificados FM/CSA (ZD)
Control Drawing FM Explosionproof T13, T14, T53, T54
Temperature Process RTD Explosion Proof T13, Process RTD Explosion Proof
T14, Process TC Explosion Proof T53, Process TC Explosion Proof T54
Installation Notes for Hazardous LocationsIdioma:
Inglês
Versão:
04/07/2006
Tamanho do arquivo:
68.2 KB
Nome do arquivo:
160100113.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Display fitt. kit field housing
-
further parts
Código de pedido71310423 -
-
Display HART5 + fitting kit + twist protection
-
further parts
Código de pedidoTMT142X-DA -
-
Display HART7 + fitting kit + twist protection
-
further parts
Código de pedidoTMT142X-DB -
-
Display fitting kit + twist protection
-
further parts
Código de pedidoTMT142X-DC -
-
Display HART5 + fitting kit + twist protection
-
further parts
Código de pedidoTMT162X-DA -
-
Display PA/FF + fitting kit + twist protection
-
further parts
Código de pedidoTMT162X-DB -
-
Display fitting kit + twist protection
-
further parts
Código de pedidoTMT162X-DC -
-
Housing cover blind, 316L Ex d, FM XP, CSA XP + O-ring
-
further parts
Número do desenhoCódigo de pedidoFTMT142X-HA -
-
Housing cover cpl. for display,316L Ex d FM XP, CSA XP, with O-ring
-
further parts
Número do desenhoCódigo de pedidoFTMT142X-HC -
-
Housing cover blind, Alu Ex d FM XP without O-ring CSA XP only as cover of terminal part
-
further parts
Número do desenhoCódigo de pedidoFTMT142X-HH -
-
Housing cover cpl. for display, Alu Ex d + O-ring
-
further parts
Número do desenhoCódigo de pedidoFTMT142X-HK -
-
Housing cover blind, 316L Exd ATEX Ex d, FM XP + O-ring CSA XP only as cover of terminal part
-
further parts
Número do desenhoCódigo de pedidoFTMT162X-HA -
-
Housing cover cpl. for display,Ex d,316L ATEX Ex d, FM XP, CSA XP + O-ring
-
further parts
Número do desenhoCódigo de pedidoFTMT162X-HC -
-
Housing cover blind, Alu Ex d FM XP + O-ring CSA XP only as cover of terminal part
-
further parts
Número do desenhoCódigo de pedidoFTMT162X-HH -
-
Housing cover cpl. for display,Alu Ex d + O-ring
-
further parts
Número do desenhoCódigo de pedidoFTMT162X-HK -
-
Fixing kit cpl. TMT8x/7x USA(american)
-
further parts
Código de pedido71044062 -
-
O-Ring 88x3 HNBR 70° Shore PTFE
-
further parts
Número do desenhoCódigo de pedidoF71502617 -
-
Set O-ring 74x3 75° VMQ Silicon
-
further parts
Número do desenhoCódigo de pedidoF71600564 -
-
-
further parts
Código de pedido71386275 -
-
TC Insert TU121, General Purp, US Style
-
further parts
Número do desenhoCódigo de pedidoATU121- -
-
Thermowell TU54, Flanged US Style
-
further parts
Número do desenhoCódigo de pedidoETU54- -
-
Terminal Head TA30H
-
further parts
Número do desenhoCódigo de pedidoFTA30H- -
-
Electronic TMT162
-
further parts
Código de pedidoTMT162E- -
-
iTEMP TMT82, Transmitter HART
-
further parts
Código de pedidoTMT82- -
-
iTEMP TMT84, Transmitter PA
-
further parts
Código de pedidoTMT84- -
-
iTEMP TMT85, Transmitter FF
-
further parts
Código de pedidoTMT85- -
-
Readwin 2000 Operation + Read. software
-
further parts
Código de pedidoREADWIN- -
-
Display Unit Head Transmitter
-
further parts
Código de pedidoTID10- -
-
Commubox FXA195
-
further parts
Código de pedidoFXA195- -
-
Electronic TMT142E
-
further parts
Código de pedidoTMT142E- -
-
Housing TMT142G
-
further parts
Número do desenhoCódigo de pedidoFTMT142G- -
-
TC Assembly T55, Spring XP US Style
-
further parts
Código de pedidoT55- -
-
Cable gland NPT1/2, D4.5-8.5 IP68
Código de pedido51006845 -
Mounting bracket SS316L, tube 1,5-3"
Código de pedido51007995 -
Mounting bracket,North American region standard model,stainl.steel wall/tube 2"
Código de pedidoTMT162A-MA -
Cable gland NPT1/2, North American region standard model,2xD0.5 cables
Código de pedidoTMT162A-MB -
Mounting bracket 2"tube V4A
Código de pedidoTMT162A-MD -
Integrable Surge Arrester Module
Código de pedido71386275 -
Configuration Kit TXU10
Código de pedidoTXU10-
