Especificações resumidas
-
Accuracy
Standard 0.1%
Platinum 0.075% -
Process temperature
-20°C...130°C
(-4°F...266°F) -
Pressure measuring range
100 mbar...40 bar
(1.5psi...600psi) -
Process pressure / max. overpressure limit
60 bar (900 psi)
-
Main wetted parts
Ceraphire
Sealing
Alloy C276
316L -
Max. measurement distance
400 m (1312 ft) H2O
-
Material process membrane
Ceramic
-
Measuring cell
100 mbar...40 bar
(1.5 psi...600 psi)
relative/ absolute
Campo de aplicação

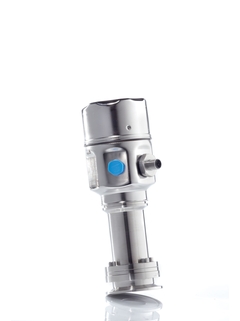

The Cerabar PMC51 digital pressure transmitter with capacitive, oil-free ceramic measuring cell is typically used in process and hygienic applications for pressure, level, volume or mass measurement in liquids and gases. It guarantees high degree of system safety thanks to vacuum-proof ceramic membrane with integrated breakage detection. Quick Setup with adjustable measuring range allows simple commissioning, reduces costs and saves time. SIL2 according to IEC 61508 / IEC 61511.

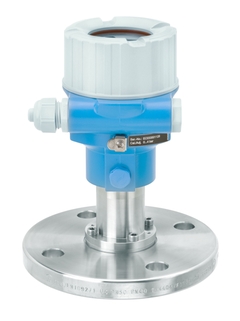

Single chamber aluminum or stainless steel (316L) housing.

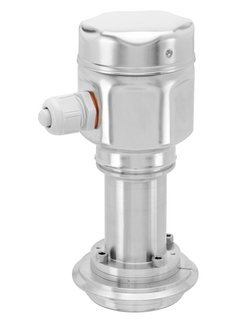

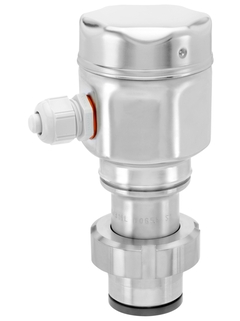

Process connections: Threads, flanges or hygienic connections
Process temperature: -40 to +130°C (-40 to +266°F), 150°C (302°F) for 1h
Measuring ranges: -1/0 up to +40bar (-15/0 to +600psi)
Accuracy: ±0.1%, "Platinum" ±0.075%
International explosion protection certificates, SIL, hygienic approvals, marine approvals
Benefícios
Best fit for vacuum applications and applications with corrosive and abrasive media
Process safety through membrane breakage detection
Overload-resistant high purity ceramic sensor (99.9% Al2O3)
Condensation resistant also for hygienic applications
Easy menu-guided commissioning via local display, 4 to 20mA with HART, PROFIBUS PA, FOUNDATION Fieldbus
Process pressure up to SIL2, certified to IEC 61508 and IEC 61511
Available with mounted manifolds: always fit, always tested for leaks
Vídeos
Versão Lean
-
Produtos padrão
- Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Predecessor
Histórias de sucesso
Mais baixados
-
-
Informações Técnicas (TI)
TI Cerabar M PMC51, PMP51 , PMP55
Versão em português - 04/2024
Medição da pressão do processo 4 a 20 mA, HART, IO-Link, PA, FF
EN PT 01/04/202422/08/202206/09/202101/04/202016/04/2019Idioma:
Português
Versão:
01/04/2024
Tamanho do arquivo:
3.8 MB
Nome do arquivo:
TI00436PPT_3224-00.pdf
-
-
-
Instruções de Operação (BA)
Cerabar M, Deltabar M, Deltapilot M HART (V 01.00.zz)
Versão em português - 08/2024
Cerabar M PMC51, PMP51/55 Pressure transmitter Deltabar M PMD55 Differential pressure transmitter Deltapilot M FMB 50/5
EN PT 01/08/202413/07/201610/12/201411/06/201417/08/2012Idioma:
Português
Versão:
01/08/2024
Tamanho do arquivo:
4.9 MB
Nome do arquivo:
BA00382PPT_2122-00.pdf
-
171 documentos
-
-
Informações Técnicas (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN PT 04/04/202425/03/202415/09/202328/10/202130/07/2021Idioma:
Português
Versão:
04/04/2024
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
TI00426FPT_2524.pdf
-
-
-
Informações Técnicas (TI)
TI Cerabar M PMC51, PMP51 , PMP55
Medição da pressão do processo
4 a 20 mA, HART, IO-Link, PA, FFEN PT 01/04/202422/08/202206/09/202101/04/202016/04/2019Idioma:
Português
Versão:
01/04/2024
Tamanho do arquivo:
3.8 MB
Nome do arquivo:
TI00436PPT_3224-00.pdf
-
-
-
Instruções de Operação (BA)
Cerabar M PMC51, PMP51/55 Analog
With ceramic and silicon sensors
modular design and easy
operationEN PT 01/08/202413/07/201610/12/201411/06/201417/08/2012Idioma:
Inglês
Versão:
01/08/2024
Tamanho do arquivo:
715.7 KB
Nome do arquivo:
BA00385PEN_2122-00.pdf
-
-
-
Instruções de Operação (BA)
Cerabar M /Deltabar M /Deltapilot M Operating Instructions PROFIBUS PA
Cerabar M PMC51, PMP51, PMP55, Pressure transmitter
Deltabar M
PMD55 Differential pressure transmitter Deltapilot M FMEN PT 01/08/202413/07/201610/12/201411/06/201417/08/2012Idioma:
Inglês
Versão:
01/08/2024
Tamanho do arquivo:
3.3 MB
Nome do arquivo:
BA00383PEN_0922-00.pdf
-
-
-
Instruções de Operação (BA)
Cerabar M, Deltapilot M
Pressão / hidrostática
IO-LinkEN PT 22/08/202231/07/2021Idioma:
Português
Versão:
22/08/2022
Tamanho do arquivo:
1.7 MB
Nome do arquivo:
BA02136PPT_0222-00.pdf
-
-
-
Instruções de Operação (BA)
Cerabar M / Deltabar M / Deltapilot M, Operating Instructions FOUNDATION Fieldbus
Cerabar M PMC51, PMP51, PMP55 Pressure transmitter
Deltabar M PMD55 Differential pressure transmitter
Deltapilot M FMB50 Hyd
rostatic pressure transmitterEN PT 01/08/202413/07/201610/12/201411/06/201417/08/2012Idioma:
Inglês
Versão:
01/08/2024
Tamanho do arquivo:
13.8 MB
Nome do arquivo:
BA00384PEN_0922-00.pdf
-
-
-
Instruções de Operação (BA)
Cerabar M, Deltabar M, Deltapilot M HART (V 01.00.zz)
Cerabar M PMC51, PMP51/55 Pressure transmitter
Deltabar M
PMD55
Differential pressure transmitter
Deltapilot M FMB
50/5EN PT 01/08/202413/07/201610/12/201411/06/201417/08/2012Idioma:
Português
Versão:
01/08/2024
Tamanho do arquivo:
4.9 MB
Nome do arquivo:
BA00382PPT_2122-00.pdf
-
-
-
Instruções curtas (KA)
Cerabar M PMC51, PMP51, PMP55
Medição da pressão do processo
FOUNDATION FieldbusEN PT 30/09/202113/07/201610/12/201411/06/201425/01/2012Idioma:
Português
Versão:
30/09/2021
Tamanho do arquivo:
917.4 KB
Nome do arquivo:
KA01032PPT_0621-00.pdf
-
-
-
Instruções curtas (KA)
Cerabar M PMC51, PMP51, PMP55
Medição da pressão do processo
AnalógicoEN PT 15/12/202113/07/201610/12/201411/06/201425/01/2012Idioma:
Português
Versão:
15/12/2021
Tamanho do arquivo:
832.7 KB
Nome do arquivo:
KA01036PPT_1821-00.pdf
-
-
-
Instruções curtas (KA)
Cerabar M PMC51, PMP51, PMP55
Medição de pressão do processo
PROFIBUS PAEN PT 30/09/202113/07/201610/12/201411/06/201425/01/2012Idioma:
Português
Versão:
30/09/2021
Tamanho do arquivo:
946.5 KB
Nome do arquivo:
KA01031PPT_0621-00.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Ground terminal T14/T15/T17, F30/F31
-
further parts
Código de pedido71290825 -
-
Cable gland M20 PA, o-ring VMQ
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552002449 -
-
Cable gland M20 PA, O-ring EPDM/PTFE
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1571092709 -
-
Cable gland M20 Metal, gasket
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1571092711 -
-
Cable entry G1/2, gasket, adapter
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1571092712 -
-
Plug 3p M12/M20, gasket
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552005984 -
-
M12 plug, IO-Link, housing side
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1571570154 -
-
Plug 2/7-pole, HAN7D, gasket
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552020762 -
-
Plug valve, F30/F31, seal NBR
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1571120017 -
-
Cover F15 316L, gasket
-
Cover
Número do desenhoCódigo de pedido2052027000 -
-
Cover F15 316L, sight glass, gasket
-
Cover
Número do desenhoCódigo de pedido2052027002 -
-
Cover F15, sight glass PC, 316L, gasket
-
Cover
Número do desenhoCódigo de pedido2052028207 -
-
Cover F15 316L,claw,sight glass,gasket
-
Cover
Número do desenhoCódigo de pedido2052028267 -
-
Cover F15 316L, claw, gasket
-
Cover
Número do desenhoCódigo de pedido2052028268 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
Sealing
Número do desenhoCódigo de pedido2152028179 -
-
Cover F30/31/34 Alu, gasket
-
Cover
Número do desenhoCódigo de pedido2071092705 -
-
Cover F30/31 Alu, Ex d, gasket
-
Cover
Número do desenhoCódigo de pedido2071092706 -
-
Cover F30/31/34 Alu, sight glass, gasket
-
Cover
Número do desenhoCódigo de pedido2071092707 -
-
Cover F30/31 Alu,Exd,sight glass, gasket
-
Cover
Número do desenhoCódigo de pedido2071092708 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
-
Sealing
Número do desenhoCódigo de pedido2152020429 -
-
Display module VU340, Cbar/Dbar/Dpilot M
-
Display
Número do desenhoCódigo de pedido4071091670 -
-
Electronics FMB5x, PMC51, PMP5x, PMD55
-
Electronic
Número do desenhoCódigo de pedido30XPP0001- -
-
Holder Display Dbar/Cbar/Dpilot M
-
Fixing
Número do desenhoCódigo de pedido4171094113 -
-
Analog display VU340, Cbar, bracket
-
Display
Número do desenhoCódigo de pedido4071111067 -
-
O-ring 26.7x1.78 HNBR 75, 3A, FDA, 5 pcs
-
Sealing
Número do desenhoCódigo de pedido5752010155 -
-
O-ring 26.7x1.78 EPDM 70, 3A, USP, 5 pcs
-
Sealing
Número do desenhoCódigo de pedido5752017989 -
-
O-ring 26.7x1.78 NBR 70, 5 pieces
-
Sealing
Número do desenhoCódigo de pedido5752020769 -
-
O-ring 26.7x1.78 EPDM 70, 5 pieces
-
Sealing
Número do desenhoCódigo de pedido5752020770 -
-
O-ring 26.7x1.78 FKM -40oC, 5 pieces
-
Sealing
Número do desenhoCódigo de pedido5752020771 -
-
O-ring 26.7x1.78 FKM, FDA, 5 pieces
-
Sealing
Número do desenhoCódigo de pedido5771093308 -
-
O-ring 26.7x1.78 NBR, low temp., 5 pcs.
-
Sealing
Número do desenhoCódigo de pedido5771114815 -
-
O-ring 26.7x1.78 silicone, FDA, 5 pcs.
-
Sealing
Número do desenhoCódigo de pedido5771114816 -
-
O-ring 26.7x1.78 Fluoroprene, FDA, 1 pc.
-
Sealing
Número do desenhoCódigo de pedido5771114817 -
-
O-ring 26.7x1.78 Kalrez 6221, FDA, 1 pc.
-
Sealing
Número do desenhoCódigo de pedido5771114818 -
-
O-ring 26.7x1.78 Kalrez 6375, 1 pc.
-
Sealing
Número do desenhoCódigo de pedido5771114820 -
-
O-ring 26.7x1.78 Kalrez 7075, 1 pc.
-
Sealing
Número do desenhoCódigo de pedido5771114821 -
-
O-ring 27.1x1.6 FFKM 75 Perlast, 1pc.
-
Sealing
Número do desenhoCódigo de pedido5771316464 -
-
Screw set, M5x16, 4 pieces
-
further parts
Código de pedido71495134 -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
-
further parts
Código de pedido71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
-
further parts
Código de pedido71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
-
further parts
Código de pedido71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
-
further parts
Código de pedido71070738 -
-
Profile gasket silicone, 5 pieces
-
further parts
Código de pedido52023572 -
-
Profile gasket EPDM, 5 pieces
-
further parts
Código de pedido71100719 -
-
EPDM O-ring+316L backring, EHEDG,1 piece
-
further parts
Código de pedido71431380 -
-
EPDM O-ring, EHEDG, 5 pieces
-
further parts
Código de pedido71545801 -
-
Flat seal 50x65x1 PTFE, FDA, 5 pieces
-
further parts
Código de pedido52024228 -
-
Mountingset Cerabar,Deltapilot,Levelflex
Código de pedido71102216 -
Mounting bracket 2 valve,stainless steel
Código de pedido71372498 -
Adapter UNI, DIN11851 DN40, 316L
Código de pedido71114172 -
Adapter UNI, DIN11851 DN50, 316L
Código de pedido71114173 -
Adapter UNI, DRD DN50, 65mm, 316L
Código de pedido71114174 -
Adapter UNI, Clamp 2", 316L
Código de pedido71114176 -
Adapter Univ-/Variv N DN40-162 316L
Código de pedido71114177 -
Adapter UNI, DIN11851 DN40, 316L, 3.1
Código de pedido71114178 -
Adapter UNI, DIN11851 DN50, 316L, 3.1
Código de pedido71114205 -
Adapter UNI, DRD DN50, 65mm, 316L, 3.1
Código de pedido71114206 -
Adapter UNI, Clamp 2", 316L, 3.1
Código de pedido71114207 -
Adapter Univ-/Variv N DN40 316L 3.1
Código de pedido71114208 -
Weld-in adapter G1-1/2, 316L
Código de pedido52024469 -
Weld-in adapter G1-1/2, 316L, 3.1
Código de pedido52024470 -
Weld-in adapter UNI D65, 316L
Código de pedido214880-0002 -
Weld-in adapter UNI D65, 316L, 3.1
Código de pedido52010174 -
Weld-in adapter UNI D85, 316L
Código de pedido52006262 -
Weld-in adapter UNI D85, 316L, 3.1
Código de pedido52010173 -
Weld-in adapter UNI 6" D85, 316L
Código de pedido71114160 -
Weld-in adapter UNI 6" D85, 316L 3.1
Código de pedido71114171 -
Blind plug weld-in adapter UNI D65/85
Código de pedido71580894 -
Weld-in adapter DRD DN50, 316L
Código de pedido52002041 -
Weld-in adapter DRD DN50, 316L, 3.1
Código de pedido52011899 -
Weld-in dummy, adapter G1-1/2
Código de pedido52024471 -
Weld-in dummy, flange DRD DN50, 65mm
Código de pedido71114209 -
Adapter Uni, Clamp 3", 316L, 3.1
Código de pedido71350314 -
Adapter Uni, Clamp 3", 316L
Código de pedido71350315 -
Weld-in dummy, adapter UNI 6" D65
Código de pedido71114211 -
Weld-in dummy, adapter UNI D65/D85
Código de pedido71114210
2 products & bundles
2 produtos
Geralmente são fornecidos juntos
Acessórios
- Mountingset Cerabar,Deltapilot,Levelflex
- Mounting bracket 2 valve,stainless steel
Produtos relacionados
