Especificações resumidas
-
Accuracy
0.2%
0.1% (optional) -
Process temperature
-10°C...70°C
(14°F...158°F)
Diameter 29 mm (1.14"): 0°C...50°C
(32°F...122°F) -
Pressure measuring range
100 mbar...20 bar
(1.5 psi...300 psi) -
Main wetted parts

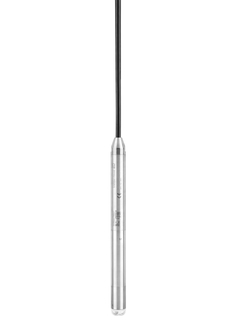

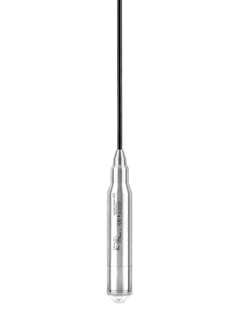

Diameter 22 mm and 42 mm: Seal, 316L, Ceramic

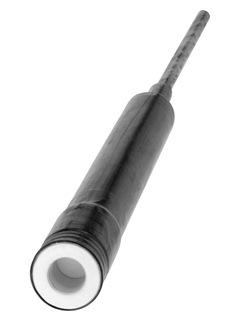

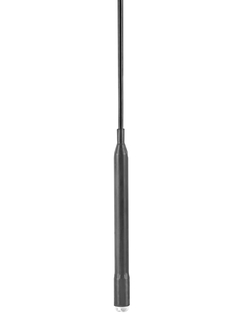

Diameter 29 mm: Seal, PPS, Polyolefin, Ceramic
Extension cable: PE, PUR, FEP -
Max. measurement distance
200 m H2O
(656 ft H2O) -
Measuring cell
100mbar...20bar
(1.5psi...300psi)
Campo de aplicação
Geralmente, o transmissor Waterpilot FMX21 com célula de cerâmica capacitiva e livre de óleo é usado em aplicações de processo e ambientais para medição de nível hidrostática. Com a saída HART, as faixas de medição podem ser ajustadas livremente e a medição de nível com compensação da densidade pode ser ativada. Ele é certificado para água potável e oferece medição da temperatura integrada. Há também versões para aplicações em efluentes e lodo ou em água salgada.
Três diferentes versões para água potável, efluentes e esgoto, água salgada.
Conexões de processo: braçadeira de suspensão, prensa-cabo
Temperatura: –10 a +70°C (14 a 158°F)
Faixa de medição: 0 a 20 bar / 200 m H20 (0 a 300 psi / 600 pés H2O)
Precisão: ±0,2%, "Platina" ±0,1%
Certificados internacionais de proteção contra explosão, aprovações marítimas, aprovação para água potável
Benefícios
Sensor de cerâmica robusto, de alta pureza (99,9% Al2O3) resistente à sobrecarga
Expansão flexível de 4 a 20 mA com saída HART 6.0 sobreposta
A mais alta precisão de nível usando correção de densidade com compensação de temperatura
Medição simultânea de nível e temperatura com sensor de temperatura Pt100 opcional integrado
Ampla faixa de acessórios que oferece soluções completas de pontos de medição
Sensor de clima corrigido graças a componentes eletrônicos completamente encapsulados e sistema de compensação de pressão com 2 filtros
Diâmetro externo pequeno, versão de 22 mm (0,87") adequada para aplicações em água potável e para uso em furos e poços com diâmetros pequenos
