Especificações resumidas
-
Process temperature
-80 °C ... +200 °C
(-112 °F ... +392 °F) -
Process pressure / max. overpressure limit
Vacuum ... 100 bar
(Vacuum ... 1450 psi)
Campo de aplicação

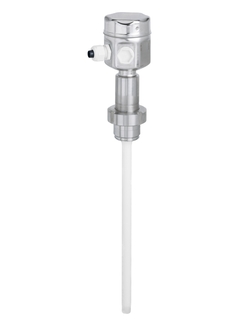

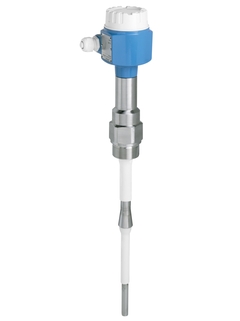

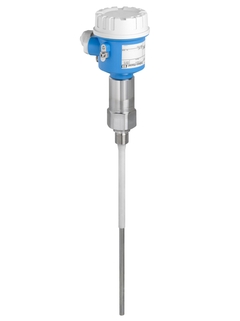

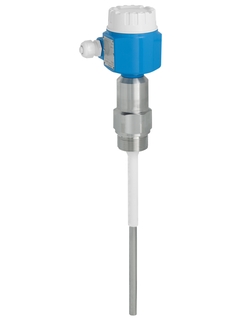

Liquicap FTI51 is a rod probe for point level detection of liquids that are highly viscous and tend to form build-up. Also used for detection of interface and foam of conductive liquids. Due to its active build-up compensation FTI51 offers maximum reliability and is suited for a wide range of applications thanks to international certificates. The parts in contact with the process are made of corrosion-resistant and FDA-listed materials - this guarantees a high safety standard.
For liquids that tend to form build-up. Interface detection of different liquids. Two-point control (pump control) with just one process connection. Foam detection of conductive liquids.
Process connections: Flanges, threads, special hygienic process connections
Temperature: -80 to +200°C (-112 to +392°F)
Pressure: Vacuum to +100bar (vacuum to +1,450psi)
Sensor length: 6m (20ft)
International explosion protection certificates, overfill prevention WHG, SIL, hygienic certificates, marine approval
Benefícios
Cost savings thanks to easy and fast commissioning as calibration takes place at the press of a button
Reliable and safe measurement due to active build-up compensation
Reliable and universal application thanks to wide range of certificates and approvals
Short reaction time
Material in contact with the process made of corrosion-resistant and FDA-listed materials
Two-stage overvoltage protection
No need for recalibration after replacing electronics
Vídeos
Versão Lean
-
Produtos padrão
- Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Predecessor
Histórias de sucesso
Mais baixados
-
-
Informações Técnicas (TI)
Technical Information Liquicap M FTI51, FTI52
Versão em inglês - 06/2017
Capacitance Point level switch for liquids
EN PT 22/06/201712/01/201105/03/201006/11/200821/09/2007Idioma:
Inglês
Versão:
22/06/2017
Tamanho do arquivo:
1.8 MB
Nome do arquivo:
TI00417FEN_1417.pdf
-
-
-
Instruções de Operação (BA)
Operating Instructions Liquicap M FTI51, FTI52
Versão em português - 06/2017
Capacitance point level switch
EN PT 22/06/201712/01/201105/03/201005/10/200824/08/2006Idioma:
Português
Versão:
22/06/2017
Tamanho do arquivo:
2.2 MB
Nome do arquivo:
BA00299FPT_1417.pdf
-
112 documentos
-
-
Informações Técnicas (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN PT 04/04/202425/03/202415/09/202328/10/202130/07/2021Idioma:
Português
Versão:
04/04/2024
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
TI00426FPT_2524.pdf
-
-
-
Informações Técnicas (TI)
TI Liquicap M FTI51
Capacitância
EN PT 05/09/202425/09/2023Idioma:
Português
Versão:
05/09/2024
Tamanho do arquivo:
1.7 MB
Nome do arquivo:
TI01530FPT_0224-00.pdf
-
-
-
Informações Técnicas (TI)
Technical Information Liquicap M FTI51, FTI52
Capacitance
Point level switch for liquidsEN PT 22/06/201712/01/201105/03/201006/11/200821/09/2007Idioma:
Inglês
Versão:
22/06/2017
Tamanho do arquivo:
1.8 MB
Nome do arquivo:
TI00417FEN_1417.pdf
-
-
-
Instruções de Operação (BA)
BA Liquicap M FTI51
Capacitância
EN PT 05/09/202425/09/2023Idioma:
Português
Versão:
05/09/2024
Tamanho do arquivo:
2.7 MB
Nome do arquivo:
BA02031FPT_0224-00.pdf
-
-
-
Instruções de Operação (BA)
Operating Instructions Liquicap M FTI51, FTI52
Capacitance point level switch
EN PT 22/06/201712/01/201105/03/201005/10/200824/08/2006Idioma:
Português
Versão:
22/06/2017
Tamanho do arquivo:
2.2 MB
Nome do arquivo:
BA00299FPT_1417.pdf
-
-
-
Instruções curtas (KA)
Liquicap M FTI51
Chave de nível pontual de capacitância
EN PT 01/09/2021Idioma:
Português
Versão:
01/09/2021
Tamanho do arquivo:
950.1 KB
Nome do arquivo:
KA01471FPT_0120.pdf
-
-
-
Instruções de Instalação (EA)
Cover for housing T13 terminal compartment Installation instruction
Liquiphant M/S, Soliphant M, Liquicap M, Solicap M/S
EN PT 24/02/202215/08/201409/08/2012Idioma:
Inglês
Versão:
24/02/2022
Tamanho do arquivo:
119 KB
Nome do arquivo:
EA01050FA2_0322.pdf
-
-
-
Instruções de Instalação (EA)
Cover for housing T13 electronic compartment Installation instruction
Liquiphant M/S, Soliphant M, Liquicap M, Solicap M/S
EN PT 11/08/201409/08/2012Idioma:
Inglês
Versão:
11/08/2014
Tamanho do arquivo:
164.3 KB
Nome do arquivo:
EA01048FA2_0214.pdf
-
-
-
Instruções de Instalação (EA)
Cover for housing F27 Installation instruction
Liquihant M/S, Soliphant M, Liquicap M, Solicap M/S
EN PT 11/08/201416/01/201409/08/2012Idioma:
Inglês
Versão:
11/08/2014
Tamanho do arquivo:
136.4 KB
Nome do arquivo:
EA01047FA2_0314.pdf
-
-
-
Instruções de Instalação (EA)
Cover for housing F13 Installation instruction
Liquiphant M/S, SoliphantM, Liquicap M, Solicap M/S
EN PT 11/08/201409/08/2012Idioma:
Inglês
Versão:
11/08/2014
Tamanho do arquivo:
134.4 KB
Nome do arquivo:
EA01046FA2_0214.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Cover F13 Ex Alu, gasket
-
Cover
Número do desenhoCódigo de pedido2052002698 -
-
Cover F17 Alu, gasket
-
Cover
Número do desenhoCódigo de pedido2052002699 -
-
Cover T13 Alu, gasket EPDM
-
Cover
Número do desenhoCódigo de pedido2052006903 -
-
Cover F16 grey, PBTP, gasket
-
Cover
Número do desenhoCódigo de pedido2052025606 -
-
Cover F15 316L, gasket
-
Cover
Número do desenhoCódigo de pedido2052027000 -
-
Cover T13 "Terminal" Alu, gasket EPDM
-
Cover
Número do desenhoCódigo de pedido2552007103 -
-
O-ring 71.0x3.55 EPDM, 5 pieces
-
Sealing
Número do desenhoCódigo de pedido2152004137 -
-
Sealing set EPDM,cover F13/17/18/27,5pc
-
Sealing
Número do desenhoCódigo de pedido2152004277 -
-
Sealing set EPDM 73.0x3.0, 10 pieces
-
Sealing
Número do desenhoCódigo de pedido2152008495 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
Sealing
Número do desenhoCódigo de pedido2152028179 -
-
Cable F15/F16/F17 separate, FTIxx
-
further parts
Código de pedido71084478 -
-
Electronics FEI54, relay DPDT, AC/DC
-
Electronic
Número do desenhoCódigo de pedido3071025814 -
-
Electronics FEI55, 8/16mA, 11-36VDC
-
Electronic
Número do desenhoCódigo de pedido3071025815 -
-
Electronics FEI57S, 2-wire PFM
-
Electronic
Número do desenhoCódigo de pedido3071025816 -
-
Electronics FEI52, PNP, 10-55VDC
-
Electronic
Número do desenhoCódigo de pedido3071025819 -
-
Electronics FEI53, 3-12V, signal
-
Electronic
Número do desenhoCódigo de pedido3071025820 -
-
Electronics FEI51, 19-253VAC
-
Electronic
Número do desenhoCódigo de pedido3071042887 -
-
Electronics FEI58 Namur
-
Electronic
Número do desenhoCódigo de pedido3071100895 -
-
Terminal module 2-pole EEx d, RFI filter
-
Terminal module
Número do desenhoCódigo de pedido3571020804 -
-
Sealing ring G1/2, 21x26, FA, 5 pcs.
-
further parts
Número do desenhoCódigo de pedido5771194296 -
-
Sealing ring G3/4, 27x32, FA, 5 pcs.
-
further parts
Número do desenhoCódigo de pedido5771185027 -
-
Sealing ring G1, 33x39 FA, 5 pcs.
-
further parts
Número do desenhoCódigo de pedido5752014048 -
-
Sealing ring G1-1/2, 48x55 FA, 5 pcs.
-
further parts
Número do desenhoCódigo de pedido5752014047 -
-
O-ring 14.9x2.7 VMQ, FDA, 5 pcs.
-
further parts
Código de pedido52021717 -
-
O-ring 14.9x2.7 VMQ, FDA, USP, 3 pcs.
-
further parts
Código de pedido71086117 -
-
O-ring 28.17x3.53 VMQ, FDA, 5 pcs.
-
further parts
Código de pedido52014472 -
-
O-ring 28.17x3.53 VMQ, FDA, USP, 3 pcs.
-
further parts
Código de pedido71086102 -
-
O-ring 28.17x3.53 EPDM, FDA, USP, 3 pcs.
-
further parts
Código de pedido71140668 -
-
Weather protection cover F13/F17/F18/F27
Código de pedido71040497 -
Protection cover F16 housing
Código de pedido71127760 -
Weld-in adapter UNI D65, 316L
Código de pedido214880-0002 -
Weld-in adapter UNI D65, 316L, 3.1
Código de pedido52010174 -
Weld-in adapter UNI D85, 316L
Código de pedido52006262 -
Weld-in adapter UNI D85, 316L, 3.1
Código de pedido52010173 -
Profile gasket silicone, 5 pieces
Código de pedido52023572 -
Weld-in adapter G3/4 d=50, 316L, 3.1
Código de pedido52018765 -
Weld-in adapter G1, d=60, 316L
Código de pedido52001051 -
Weld-in adapter G1, d=60, 316L, 3.1
Código de pedido52011896 -
Weld-in adapter G1, d=53, 316L, 3.1
Código de pedido71093129 -
Weld-in adapter G1, d=53, 316L
Código de pedido71258358 -
Mounting set (2"/pipe 38_V4A
Código de pedido919806-1000
