Especificações resumidas
-
Accuracy
+/- 3 mm or +/- 0.2 % of set measuring range
-
Process temperature
-20 °C...+60 °C
(-4 °F...+140 °F) -
Process pressure / max. overpressure limit
0.7 bar...3 bar abs
(10 psi ...44 psi) -
Max. measurement distance
Sensor 1-1/2": 2 m (6.6 ft)
Sensor 2": 3.5 m (11 ft) -
Main wetted parts
PP/EPDM
Campo de aplicação

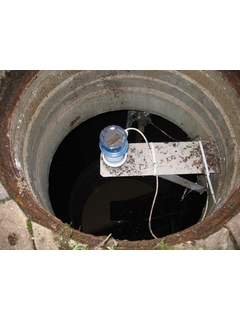

A faixa de aplicações se estende desde o monitoramento de níveis em estações de tratamento de esgoto e tanques de água de processo até aplicações para tanques de carga, armazenamento e buffer. O sensor ultrassônico FMU30 oferece algoritmos de software comprovados e todas as mensagens de aviso e alarme são exibidas no display de texto simples de quatro linhas, garantindo a rápida solução de problemas. A curva envelope também pode ser exibida no display. Como os resultados da análise são exibidos diretamente no local, isso garante diagnósticos de erros rápidos e precisos.
Instrumento de dois fios para medição contínua de nível e vazão sem contato.
Conexão de processo: rosca
Temperatura: -20 a +60 °C (-4 a +140 °F)
Pressão: +0,7 a +3 bar (+10 a +44 psi)
Distância máxima de medição:
Sensor de 1½", para líquidos 5 m (16 pés) e para sólidos 2 m (6,6 pés),
Sensor de 2", para líquidos 8 m (26 pés) e para sólidos 3,5 m (11 pés)Distância de bloqueio:
Sensor de 1½", 0,25 m (0,8 pés),
Sensor de 2", 0,35 m (1,15 pés)Certificados internacionais de proteção contra explosão
Benefícios
Comissionamento rápido e simples através da operação guiada por menu no local com display de texto simples de quatro linhas, 7 idiomas selecionáveis
Curvas envelope no display local para diagnóstico simples
Função de linearização (até 32 pontos) para conversão do valor medido em qualquer unidade de comprimento, volume ou taxa de vazão
O método de medição sem contato minimiza os requisitos de manutenção
Instalação possível a partir da rosca G 1½ ou NPT 1½
Sensor de temperatura integrado para correção automática da velocidade do som dependente da temperatura
Vídeos
Versão Fundamental
-
Produtos simples
- Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
![FLEX: Fundamental FLEX: Fundamental](/__image/a/9247230/k/ff2cdfd22a6dfc7f1ff30d6801ddb8949a3817a7/ar/4-3/w/496/t/jpg/b/ffffff/fn/eh_2020-11_FLEX_segmentation_Visual_F_1250x300px.jpg)
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
Versões FLEX | Excelência técnica | Simplicidade |
---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Predecessor
-
-
Instruções de Operação (BA)
Prosonic T FMU30
Versão em inglês - 02/2014
Compact transmitters for non-contact level measurements of fluids, pastes and coarse bulk materials
EN PT 14/02/201404/04/201216/02/2010Idioma:
Inglês
Versão:
14/02/2014
Tamanho do arquivo:
3 MB
Nome do arquivo:
BA00387FEN_1414.pdf
-
-
-
Informações Técnicas (TI)
Ultrasonic Level Measurement
Versão em inglês - 02/2014
Compact transmitters for non-contact level measurement of fluids, pastes and coarse bulk materials
EN PT 14/02/201416/01/201331/03/201116/02/2010Idioma:
Inglês
Versão:
14/02/2014
Tamanho do arquivo:
2.1 MB
Nome do arquivo:
TI00440FEN_1514.pdf
-
-
-
Informações Técnicas (TI)
Ultrasonic Level Measurement
Compact transmitters for non-contact level measurement of fluids, pastes
and coarse bulk materialsEN PT 14/02/201416/01/201331/03/201116/02/2010Idioma:
Inglês
Versão:
14/02/2014
Tamanho do arquivo:
2.1 MB
Nome do arquivo:
TI00440FEN_1514.pdf
-
-
-
Instruções de Operação (BA)
Prosonic T FMU30
Compact transmitters for non-contact level measurements of fluids,
pastes and coarse bulk materialsEN PT 14/02/201404/04/201216/02/2010Idioma:
Inglês
Versão:
14/02/2014
Tamanho do arquivo:
3 MB
Nome do arquivo:
BA00387FEN_1414.pdf
-
-
-
Instruções de Operação (BA)
Prosonic T FMU30
Compact transmitters for non-contact level measurements of fluids,
pastes and coarse bulk materialsEN PT 14/02/201404/04/201216/02/2010Idioma:
Inglês
Versão:
14/02/2014
Tamanho do arquivo:
3.2 MB
Nome do arquivo:
BA00388FEN_1414.pdf
-
-
-
Instruções curtas (KA)
Prosonic T FMU30 Instruções de operação rápidas
Medição de nível ultrassônica
EN PT 14/02/201404/11/201108/09/201116/02/2010Idioma:
Português
Versão:
14/02/2014
Tamanho do arquivo:
1.7 MB
Nome do arquivo:
KA01054FPT_1514.pdf
-
-
-
Instruções curtas (KA)
KA Prosonic T FMU30
Tecnologia de medição ultrassônica
EN PT 01/12/2022Idioma:
Português
Versão:
01/12/2022
Tamanho do arquivo:
487 KB
Nome do arquivo:
KA01638FPT_0122-00.pdf
-
-
-
Instruções curtas (KA)
Ultrasonic Level Measurement
Prosonic T FMU30
EN PT 16/02/2010Idioma:
Inglês
Versão:
16/02/2010
Tamanho do arquivo:
138.6 KB
Nome do arquivo:
KA290FA2_1209.pdf
-
-
-
Instruções de Instalação (EA)
Sensor for FMU30 Installation instruction
Prosonic T FMU30
EN PT 12/04/2012Idioma:
Inglês
Versão:
12/04/2012
Tamanho do arquivo:
261.6 KB
Nome do arquivo:
EA0032FA2_0210.pdf
-
-
-
Instruções de Instalação (EA)
Electronics for FMU30 Installation instruction
Prosonic T FMU30 - exchange of electronics
EN PT 12/04/2012Idioma:
Inglês
Versão:
12/04/2012
Tamanho do arquivo:
210 KB
Nome do arquivo:
EA0030FA2_0210.pdf
-
-
-
Instruções de Instalação (EA)
Display for FMU30 Installation instruction
Prosonic T FMU30
EN PT 12/04/2012Idioma:
Inglês
Versão:
12/04/2012
Tamanho do arquivo:
164.8 KB
Nome do arquivo:
EA0031FA2_0210.pdf
-
-
-
Instruções de Segurança Ex (XA)
Prosonic T FMU30
II 1/2 G Ex ia IIC T5 Ga/Gb
Idioma:
Inglês
Versão:
05/07/2021
Tamanho do arquivo:
398.2 KB
Nome do arquivo:
XA02542FEN_0121-00.pdf
-
