Especificações resumidas
-
Accuracy
+/- 2 mm (0.08 in)
-
Process temperature
XT: -196...+280 °C
(-321...+536 °F)
HT: -196...+450 °C
(-321...+842 °F) -
Process pressure / max. overpressure limit
Vacuum...160 bar
(Vacuum...2320 psi) -
Max. measurement distance
Standard: 40 m (131 ft)
With "Advanced dynamics": 70 m (230 ft) -
Main wetted parts
316L, Alloy C, PTFE, ceramic
Campo de aplicação
O Micropilot FMR51 para medição de nível mesmo em condições extremas de processo como alta temperatura e alta pressão na indústria química e de petróleo e gás. O radar de espaço livre FMR51 oferece confiabilidade máxima devido a um design inovador e patenteado do sensor. Micropilot é usado para a medição contínua e sem contato de nível de líquidos, pastas e lodo. A medição não é afetada por mudanças do meio, mudanças de temperatura, coberturas de gás ou vapores. Está disponível o acesso remoto via aplicativo SmartBlue.

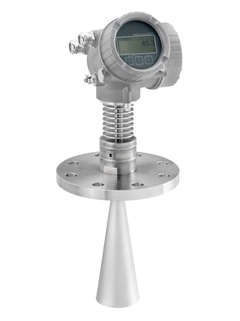

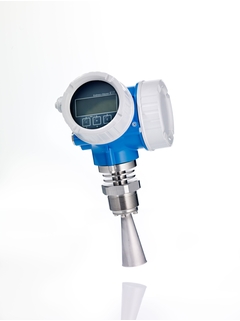

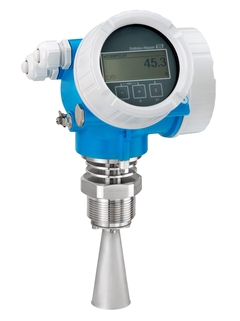

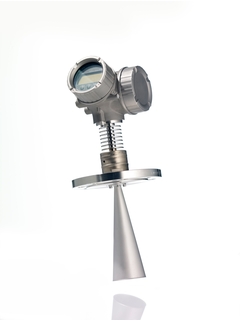

Antena tipo corneta para medição de nível mesmo sob condições extremas.
Conexões de processo: rosca, braçadeira tri ou flange
Temperatura: -196 a +450 °C (-321 a + 842 °F)
Pressão: -1 a +160 bar (-14,5 a +2,320 psi)
Faixa de medição máxima: 40 m (131 pés), 70 m (230 pés) para aperfeiçoamento da dinâmica
Precisão: ±2 mm
Banda K: 26 GHz
Certificados internacionais de proteção contra explosão, WHG para prevenção de transbordamento, SIL, aprovações marítimas, protocolo de linearidade de 5 pontos
Está disponível o acesso remoto com aplicativo SmartBlue Bluetooth®
Benefícios
Hardware e software desenvolvidos de acordo com a norma IEC 61508 até SIL3 (em redundância homogênea)
Conceito de gestão de dados HistoROM para comissionamento, manutenção e diagnósticos rápidos e fáceis
A mais alta confiabilidade, mesmo na presença de obstruções no recipiente devido à nova avaliação Multi-Echo Tracking
Heartbeat Technology para uma planta com operação segura e custo otimizado durante todo o ciclo de vida
Integração perfeita nos sistemas de controle e gerenciamento de ativos e no conceito de operação intuitiva orientada por menus (no local ou através do sistema de controle)
O teste funcional mais fácil do mundo para SIL e WHG economiza tempo e recursos
Maior segurança devido ao acoplamento duplo de cerâmica e a passagem estanque ao gás
