Especificações resumidas
-
Process temperature
-40 °C ... 150 °C
(-40 °F ... 302 °F) -
Process pressure / max. overpressure limit
Vacuum ... 40 bar
(Vacuum ... 580 psi) -
Min. density of medium
>0,7g/cm³
(>0,5g/cm³ optional)
Campo de aplicação
Liquiphant FTL31 é uma chave de nível pontual para líquidos. O FTL31 foi desenvolvido para aplicações em todos os setores industriais, principalmente, de máquinas. O Liquiphant é usado para prevenção contra transbordamento ou proteção da bomba com funcionamento a seco em sistemas de limpeza. A capacidade do IO-Link permite fácil configuração de parâmetros.
Compacto:
- O sensor Vibronic mais compacto do mercado
Seguro:
- Automonitoramento contínuo
- Comutação confiável independente das propriedades do meio
Fácil:
- Sem calibração
- Plug-&-play
- Conectividade IO-Link

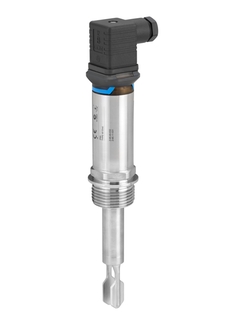

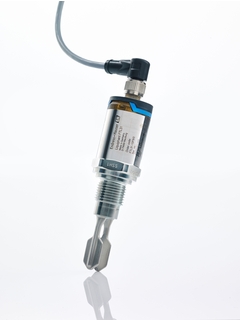

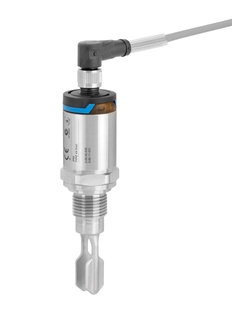

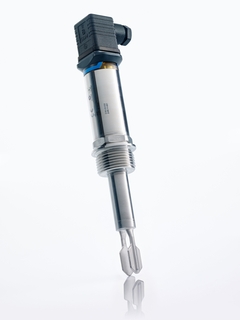

Chave de nível pontual compacta e com invólucro em aço inoxidável.
Conexões de processo: Roscas
Temperatura: -40 a +150 °C (-40 a +302 °F)
Pressão: -1 a +40bar (-14,5 a 580 psi)
Rugosidade da superfície: 3,2 µm
Prevenção contra transbordamento e detecção de vazamento WHG, aprovações marítimas, relatório da inspeção final
Benefícios
Projetado de acordo com as mais rígidas especificações de qualidade e sustentabilidade ambiental. O automonitoramento Liquiphant oferece comutação segura em caso de perda de fonte de alimentação.
Independente da mudança de propriedades do meio, oferece um ponto preciso de comutação. O IO-Link reduz os custos e a complexidade devido à fácil configuração por ferramentas simples de configuração ou pelas ferramentas de engenharia
Um sensor plug-&-play real é oferecido sem necessidade alguma de ajuste, mesmo com uma mudança de meio. A medição não é afetada pela condutividade, incrustação, turbulência, vazão ou bolhas de ar
Não é necessária calibração, know-how específico ou ferramentas (p. ex., software)
Design robusto, feito de aço inoxidável, (316L) garante maior durabilidade
Um projeto modular oferece diferentes temperaturas do processo e variedade de conexões de processo e acessórios no mercado para atender qualquer aplicação
Sem peças móveis mecanicamente, livres de manutenção
