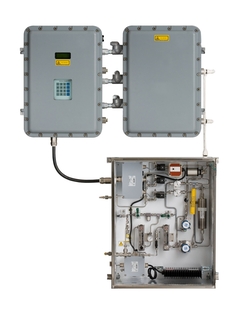

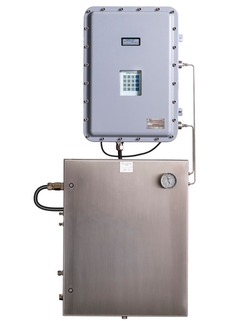

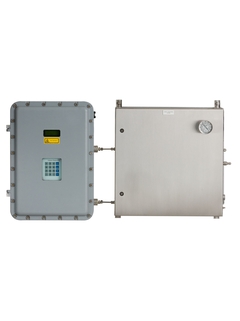

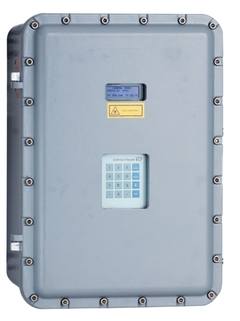

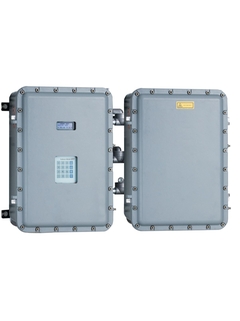

SS2100i gas analyzers accurately measure trace gas components (H2O, CO2, H2S, NH3, and C2H2) using tunable diode laser absorption spectroscopy (TDLAS) technology. The analyzers require little maintenance and do not need recalibration or periodic replacement parts. SS2100i gas analyzers are certified for ATEX/IECEx Zone 1.
Gas analysis: ppb level measurement of H2O & NH3, ppm level measurement of H2O, H2S, CO2, NH3, and C2H2, and % level measurement of H2S and CO2
Natural gas: production, storage, transportation, distribution
Veja as descobertas no relatório GERG sobre o uso do analisador Raman Rxn4 e da sonda criogênica Raman Rxn-41 para a medição confiável da composição química em aplicações de transferência de custódia GNL.
Um analisador de gás avançado para medição de sulfeto de hidrogênio (H2S). O SS2100i usa espectroscopia de absorção de laser de diodo ajustável (TDLAS) para determinar a concentração da substância analisada sem contato físico com a corrente.
Canais
1
Substância analisada e ranges de medição
H2S (Sulfeto de hidrogênio): 0 a 10 ppmv 0 a 1.000 ppmv 0 a 5.000 ppmv 0 a 5% de volume
Variáveis medidas
Concentração Pressão da célula Temperatura da célula
Range de temperatura ambiente
-20 a 50 °C (-4 a 122 °F) Opcional (somente i-2): -10 a 60 °C (14 a 140 °F)
Range de pressão de operação
Pressão de entrada: 140 a 350 kPa (20 a 50 psig) Célula de amostra: 800 a 1.200 mbara ou 950 a 1.700 mbara (opcional)
Materiais úmidos do analisador
Aço inoxidável 316 L Anéis O-ring FKM Vidro
Fonte de alimentação
120 ou 240 VAC ± 10%, 50 a 60 Hz; 300W
Comunicação
Saída analógica: 2 x 4-20mA isoladas, 1200 ohms a 24 VDC de carga máx. (valor de medição) Entrada analógica: 1 x 4-20mA isolada, 1200 ohms a 24 VDC de carga máx. (pressão de processo) Série: RS232C e Ethernet Protocolo: Modbus Gould RTU ou Daniel RTU ou ASCII Saídas digitais: 5, alarme de concentração, falha geral, falha de validação, validação 1 ativa, validação 2 ativa Entradas digitais: 2, alarme de vazão, solicitação de validação
Materiais do invólucro
Componentes eletrônicos: Alumínio livre de cobre Gabinete laser/célula: Alumínio livre de cobre (somente i-2) Gabinete do sistema de amostra: Aço inoxidável 304 ou 316
Aprovações para área classificada
IECEx / ATEX / CNEx / KC / CCOE / CML Zona 1
Grau de proteção
IP66
Segurança do produto
CE
Aprovações metrológicas
PAC China, Kazakhstan (somente i-1)
Measuring principle
TDLAS
Cabeçalho do produto
Um analisador de gás avançado para medição de umidade (H2O). O SS2100i usa espectroscopia de absorção de laser de diodo ajustável (TDLAS) para determinar a concentração da substância analisada sem contato físico com a corrente.
Canais
1
Substância analisada e ranges de medição
H2O (Umidade): 0 a 10 ppmv 0 a 100 ppmv 0 a 50 ppmv 0 a 5000 ppmv
Variáveis medidas
Concentração Ponto de orvalho - Umidade Pressão da célula Temperatura da célula
Range de temperatura ambiente
-20 a 50 °C (-4 a 122 °F) Opcional (somente i-2): -10 a 60 °C (14 a 140 °F)
Range de pressão de operação
Pressão de entrada: 140 a 350 kPa (20 a 50 psig) Célula de amostra: 800 a 1.200 mbara ou 950 a 1.700 mbara (opcional)
Materiais úmidos do analisador
Aço inoxidável 316 L Anéis O-ring FKM Vidro
Fonte de alimentação
120 ou 240 VAC ± 10%, 50 a 60 Hz; 300W
Comunicação
Saída analógica: 2 x 4-20mA isoladas, 1200 ohms a 24 VDC de carga máx. (valor de medição) Entrada analógica: 1 x 4-20mA isolada, 1200 ohms a 24 VDC de carga máx. (pressão de processo) Série: RS232C e Ethernet Protocolo: Modbus Gould RTU ou Daniel RTU ou ASCII Saídas digitais: 5, alarme de concentração, falha geral, falha de validação, validação 1 ativa, validação 2 ativa Entradas digitais: 2, alarme de vazão, solicitação de validação
Materiais do invólucro
Componentes eletrônicos: Alumínio livre de cobre Gabinete laser/célula: Alumínio livre de cobre (somente i-2) Gabinete do sistema de amostra: Aço inoxidável 304 ou 316
Aprovações para área classificada
IECEx / ATEX / CNEx / KC / CCOE / CML Zona 1
Grau de proteção
IP66
Segurança do produto
CE
Aprovações metrológicas
PAC China, Kazakhstan (somente i-1)
Measuring principle
TDLAS
Cabeçalho do produto
Um analisador de gás avançado para medição de dióxido de carbono (CO2). O SS2100i usa espectroscopia de absorção de laser de diodo ajustável (TDLAS) para determinar a concentração da substância analisada sem contato físico com a corrente.
Canais
1
Substância analisada e ranges de medição
CO2 (Dióxido de carbono): 0 a 10 ppmv 0 a 1.000 ppmv 0 a 5.000 ppmv 0 a 5% de volume 0 a 10% de volume 0 a 20% de volume
Variáveis medidas
Concentração Pressão da célula Temperatura da célula
Range de temperatura ambiente
-20 a 50 °C (-4 a 122 °F) Opcional (somente i-2): -10 a 60 °C (14 a 140 °F)
Range de pressão de operação
Pressão de entrada: 140 a 350 kPa (20 a 50 psig) Célula de amostra: 800 a 1.200 mbara ou 950 a 1.700 mbara (opcional)
Materiais úmidos do analisador
Aço inoxidável 316 L Anéis O-ring FKM Vidro
Fonte de alimentação
120 ou 240 VAC ± 10%, 50 a 60 Hz; 300W
Comunicação
Saída analógica: 2 x 4-20mA isoladas, 1200 ohms a 24 VDC de carga máx. (valor de medição) Entrada analógica: 1 x 4-20mA isolada, 1200 ohms a 24 VDC de carga máx. (pressão de processo) Série: RS232C e Ethernet Protocolo: Modbus Gould RTU ou Daniel RTU ou ASCII Saídas digitais: 5, alarme de concentração, falha geral, falha de validação, validação 1 ativa, validação 2 ativa Entradas digitais: 2, alarme de vazão, solicitação de validação
Materiais do invólucro
Componentes eletrônicos: Alumínio livre de cobre Gabinete laser/célula: Alumínio livre de cobre (somente i-2) Gabinete do sistema de amostra: Aço inoxidável 304 ou 316
Aprovações para área classificada
IECEx / ATEX / CNEx / KC / CCOE / CML Zona 1
Grau de proteção
IP66
Segurança do produto
CE
Aprovações metrológicas
PAC China, Kazakhstan (somente i-1)
Measuring principle
TDLAS
Cabeçalho do produto
Um analisador de gás avançado para medição de amônia (NH3). O SS2100i usa espectroscopia de absorção de laser de diodo ajustável (TDLAS) para determinar a concentração da substância analisada sem contato físico com a corrente.
Canais
1
Substância analisada e ranges de medição
NH3 (Amônia): 0 a 5 ppmv
Variáveis medidas
Concentração Pressão da célula Temperatura da célula
Range de temperatura ambiente
-20 a 50 °C (-4 a 122 °F) Opcional (somente i-2): -10 a 60 °C (14 a 140 °F)
Range de pressão de operação
Pressão de entrada: 140 a 350 kPa (20 a 50 psig) Célula de amostra: 800 a 1.200 mbara ou 950 a 1.700 mbara (opcional)
Materiais úmidos do analisador
Aço inoxidável 316 L Anéis O-ring FKM Vidro
Fonte de alimentação
120 ou 240 VAC ± 10%, 50 a 60 Hz; 300W
Comunicação
Saída analógica: 2 x 4-20mA isoladas, 1200 ohms a 24 VDC de carga máx. (valor de medição) Entrada analógica: 1 x 4-20mA isolada, 1200 ohms a 24 VDC de carga máx. (pressão de processo) Série: RS232C e Ethernet Protocolo: Modbus Gould RTU ou Daniel RTU ou ASCII Saídas digitais: 5, alarme de concentração, falha geral, falha de validação, validação 1 ativa, validação 2 ativa Entradas digitais: 2, alarme de vazão, solicitação de validação
Materiais do invólucro
Componentes eletrônicos: Alumínio livre de cobre Gabinete laser/célula: Alumínio livre de cobre (somente i-2) Gabinete do sistema de amostra: Aço inoxidável 304 ou 316
Aprovações para área classificada
IECEx / ATEX / CNEx / KC / CCOE / CML Zona 1
Grau de proteção
IP66
Segurança do produto
CE
Aprovações metrológicas
PAC China, Kazakhstan (somente i-1)
Measuring principle
TDLAS
Cabeçalho do produto
Um analisador de gás avançado para medição de acetileno (C2H2). O SS2100i usa espectroscopia de absorção de laser de diodo ajustável (TDLAS) para determinar a concentração da substância analisada sem contato físico com a corrente.
Canais
1
Substância analisada e ranges de medição
C2H2 (Acetileno): 0 a 5 ppmv (mínimo) 0 a 3.000 ppmv (máximo)
Variáveis medidas
Concentração Pressão da célula Temperatura da célula
Range de temperatura ambiente
-20 a 50 °C (-4 a 122 °F) Opcional (somente i-2): -10 a 60 °C (14 a 140 °F)
Range de pressão de operação
Pressão de entrada: 140 a 350 kPa (20 a 50 psig) Célula de amostra: 800 a 1.200 mbara ou 950 a 1.700 mbara (opcional)
Materiais úmidos do analisador
Aço inoxidável 316 L Anéis O-ring FKM Vidro
Fonte de alimentação
120 ou 240 VAC ± 10%, 50 a 60 Hz; 300W
Comunicação
Saída analógica: 2 x 4-20mA isoladas, 1200 ohms a 24 VDC de carga máx. (valor de medição) Entrada analógica: 1 x 4-20mA isolada, 1200 ohms a 24 VDC de carga máx. (pressão de processo) Série: RS232C e Ethernet Protocolo: Modbus Gould RTU ou Daniel RTU ou ASCII Saídas digitais: 5, alarme de concentração, falha geral, falha de validação, validação 1 ativa, validação 2 ativa Entradas digitais: 2, alarme de vazão, solicitação de validação
Materiais do invólucro
Componentes eletrônicos: Alumínio livre de cobre Gabinete laser/célula: Alumínio livre de cobre (somente i-2) Gabinete do sistema de amostra: Aço inoxidável 304 ou 316
