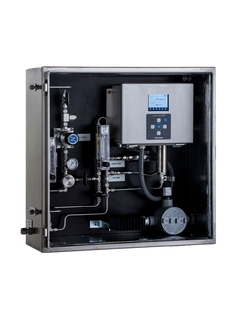

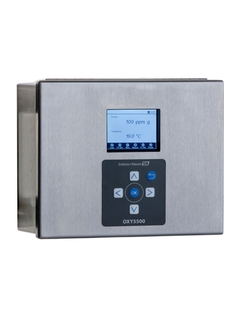

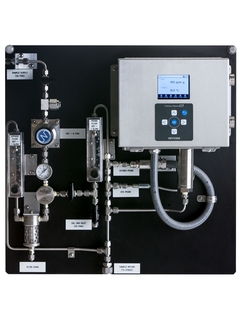

The OXY5500 oxygen analyzer is a compact, stand-alone, single channel analyzer that uses quenched fluorescence (QF) technology to reliably measure oxygen in natural gas and gas processing applications. A sensor probe is inserted into the process stream and is connected to the controller by an optical fiber. Featuring an LCD display and built-in data logger, the OXY5500 also has full sample conditioning systems available as well as software for a PC interface.
Natural gas quality measurements in production, storage, transportation, and distribution
Monitoring in natural gas, upstream of production and gathering sites
Measurable range from ppm levels to 0-20% O2
Trace measurements as low as 0-10 ppmv oxygen in hydrogen for electrolyzer applications
Ideal for CCUS applications since optical oxygen measurement is unaffected by CO2 or H2S in the process
Benefícios
Easy to navigate display and menu
Small optical sensor with no membrane or consumable chemicals
Optical measurement with fast, continuous response
Veja as descobertas no relatório GERG sobre o uso do analisador Raman Rxn4 e da sonda criogênica Raman Rxn-41 para a medição confiável da composição química em aplicações de transferência de custódia GNL.
Analisador de oxigênio (O2) de canal simples, compacto, com um display LCD e registro de dados integrado. O sensor mede oxigênio usando tecnologia de extinção da fluorescência (QF), o qual é inserido na corrente de processo e é conectado ao controlador através de uma fibra óptica.
Canais
1
Substância analisada e ranges de medição
O2 (Oxigênio): 0 a 100 ppmv (mínimo) 0 a 20% de volume (máximo)
Variáveis medidas
Concentração Pressão da célula Temperatura da célula
Range de temperatura ambiente
-20 a 50 °C (-4 a 122 °F)
Range de pressão de operação
Pressão de entrada: 140 a 275 kPa (20 a 40 psig) Célula de amostra: 800 a 1200 mbara
Materiais úmidos do analisador
Aço inoxidável 304 & 316 Anéis O-ring FKM
Fonte de alimentação
108 a 253 VAC; 50/60 Hz 5,3 Watts a 120 VAC; 6,6 Watts a 240 VAC ou 9 a 30 VDC (CSA), 18 a 30 VDC (IECEx/ATEX); 4,7 Watts a 24 VDC;
Comunicação
Saída analógica: Duas saídas 4 a 20 mA Entrada analógica: Uma entrada de 4 a 20 mA (pressão de amostra) Fieldbus: RS-232C, RS-485 e Ethernet 10/100 com Modbus Relés de saída: Qtd. 2, carga máx. 250 mA (Alarmes de concentração e de falha) USB 2.0 funciona somente com o software de serviço Memória interna de 4 GB com registro de dados interno
Materiais do invólucro
Componentes eletrônicos: Aço inoxidável 304 ou 316 L
