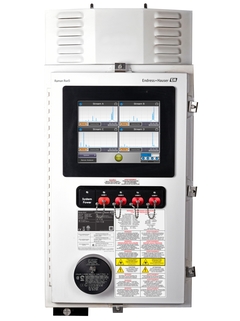

Raman Rxn5 analyzer
Campo de aplicação
The Raman Rxn5 process analyzer is an industry-leading, turn-key, laser-based analyzer powered by Kaiser Raman technology. It provides quantitative chemical composition measurements using Raman spectroscopy. The design of the Raman Rxn5 incorporates customer requirements for serviceability and hazard-area certification, provides a compact footprint, and minimizes utilities consumption. The high optical efficiency of the analyzer makes it ideal for typical gas-phase sample measurements.
Process measurement points:
Typical industries:
Benefícios
Non-destructive analysis of gases, including homonuclear diatomics (H2 , N2 , O2 )
Compact, smaller than most wall-mount gas chromatographs (GCs)
Can replace up to four traditional analyzers with a single base unit and four probes
Rugged with minimal utility requirements, no sample transport, and no consumables (columns, valves, gases, pumps)
Minimal analyzer technician time with maximum technician safety (no toxic gases are transported to the analyzer)
Measures four streams simultaneously for faster multi-channel results
-20 to +50 °C operating environment
Seleção Extended
Excelência técnica
Simplicidade
©Endress+Hauser
Produtos simples
Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
Produtos padrão
Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
Excelência técnica
Simplicidade
Produtos especializados
Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Versões FLEX
Excelência técnica
Simplicidade
Versão Fundamental
Atende suas necessidades básicas de medição
Excelência técnica
Simplicidade
Versão Lean
Lida com seus principais processos facilmente
Excelência técnica
Simplicidade
Seleção Extended
Otimiza seus processos com tecnologias inovadoras
Excelência técnica
Simplicidade
Versão Xpert
Controla suas aplicações mais difíceis
Excelência técnica
Simplicidade
Loading alternative products
Histórias de sucesso
GNL: carregamento do caminhão
Descubra como medir a composição de GNL de forma precisa ao carregar o caminhão usando um analisador Raman Rxn4.
Leia o artigo completo
Também pode ter interessar
Temperatura
Operação: -20 a 50 °C / -4 a 122 °F Armazenamento recomendado: -30 a 60 °C / -22 a 140 °F
Umidade relativa
0 a 90 %, sem condensação
Tensão de entrada
90-264 Vca, 47-63 Hz padrão
Consumo de energia (W)
<300 (máx.) <300 (inicialização típica) <200 (operação típica)
Tempo de aquecimento (minutos)
Dimensões em unidades (largura x altura x profundidade)
457 x 834 x 254 mm 18,00 x 32,84 x 10,00 pol
Compatibilidade com sonda de amostragem
Opções de instalação
IP 56 instalado em parede, invólucro selado/purgado
Certificações de área classificada
