This product is not available in this market.
*Please contact your Endress+Hauser sales partner for any further questions.
Especificações resumidas
-
Max. measurement error
Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s) -
Measuring range
4 dm³/min to 9600 m³/h (1 to 44 000 gal/min)
-
Medium temperature range
–10 to +110 °C (+14 to +230 °F)
-
Max. process pressure
PN 40, Class 150, 20K
-
Wetted materials
Liner: PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum
Campo de aplicação

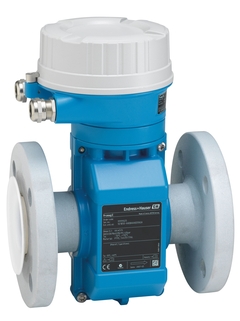

The proven sensor for economical measurement of conductive liquids, Promag E, serves various basic applications in the chemical and process industry. Its ultra-compact transmitter delivers full performance on the smallest footprint and enables seamless system integration, making Promag E 100 the preferred choice for skid builders, equipment manufacturers and system integrators. Heartbeat Technology enables compliance and process safety at all times.
The bidirectional measuring principle is virtually independent of pressure, density, temperature and viscosity
Fully suitable for basic applications in the chemical and process industry.
Device properties
Nominal diameter: max. DN 600 (24")
Ex approvals for Zone 2
Liner made of PTFE
Robust, ultra-compact transmitter housing
Local display available
Benefícios
Cost-effective sensor – ideal solution for basic requirements
Energy-saving flow measurement – no pressure loss due to cross-section constriction
Maintenance-free – no moving parts
Space-saving transmitter – full functionality on the smallest footprint
Time-saving local operation without additional software and hardware – integrated web server
Integrated verification – Heartbeat Technology
Vídeos
Seleção Extended
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Histórias de sucesso
Mais baixados
-
-
Informações Técnicas (TI)
Proline Promag E 100 Technical Information
Versão em inglês - 10/2017
Electromagnetic flowmeter The economical flowmeter with an ultra-compact transmitter
EN PT 01/10/201701/12/201502/06/2014Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
4.7 MB
Nome do arquivo:
TI01159DEN_0317.pdf
-
-
-
Ficha de dados eletrônica (EDS)
Electronic Data Sheet (EDS) - Promag 100 - EtherNet/IP
Language neutral - 03/2020
Any, EtherNet IP System, Any
Idioma:
Language neutral
Versão:
18/03/2020
Tamanho do arquivo:
23 KB
Nome do arquivo:
EH_ETH_FL_Promag100_0x103A_0x02_0x01_EIPLIB.zip
-
110 documentos
-
-
Informações Técnicas (TI)
Proline Promag E 100 Technical Information
Electromagnetic flowmeter
The economical flowmeter with an ultra-compact transmitterEN PT 01/10/201701/12/201502/06/2014Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
4.7 MB
Nome do arquivo:
TI01159DEN_0317.pdf
-
-
-
Instruções de Operação (BA)
Proline Promag E 100 PROFIBUS DP Operating Instructions
Electromagneticflowmeter
EN PT 01/10/201702/06/2014Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
4.3 MB
Nome do arquivo:
BA01307DEN_0217.pdf
-
-
-
Instruções de Operação (BA)
Proline Promag E 100 Modbus RS485 Operating Instructions
Electromagnetic flowmeter
EN PT 01/10/201702/06/2014Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
2.9 MB
Nome do arquivo:
BA01306DEN_0217.pdf
-
-
-
Instruções de Operação (BA)
Proline Promag E 100 PROFINET Operating Instructions
Electromagnetic flowmeter
EN PT 01/10/201701/12/2015Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
4.3 MB
Nome do arquivo:
BA01423DEN_0217.pdf
-
-
-
Instruções de Operação (BA)
Proline Promag E 100 HART Operating Instructions
Electromagnetic flowmeter
EN PT 01/10/201702/06/2014Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
4.6 MB
Nome do arquivo:
BA01305DEN_0217.pdf
-
-
-
Instruções de Operação (BA)
Proline Promag E 100 EtherNet/IP Operating Instructions
Electromagneticflowmeter
EN PT 01/10/201702/06/2014Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
4.4 MB
Nome do arquivo:
BA01308DEN_0217.pdf
-
-
-
Parâmetro do Equipamento (GP)
Proline Promag 100 PROFINET Description of Device Parameters
Electromagnetic flowmeter
EN PT 01/12/2015Idioma:
Inglês
Versão:
01/12/2015
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
GP01042DEN_0115.pdf
-
-
-
Parâmetro do Equipamento (GP)
Proline Promag 100 HART Description of Device Parameters
Electromagnetic flowmeter
EN PT 01/12/2015Idioma:
Inglês
Versão:
01/12/2015
Tamanho do arquivo:
1.6 MB
Nome do arquivo:
GP01038DEN_0115.pdf
-
-
-
Parâmetro do Equipamento (GP)
Proline Promag 100 Modbus RS485 Description of Device Parameters
Electromagnetic flowmeter
EN PT 23/12/2015Idioma:
Inglês
Versão:
23/12/2015
Tamanho do arquivo:
815 KB
Nome do arquivo:
GP01040DEN_0115.pdf
-
-
-
Parâmetro do Equipamento (GP)
Proline Promag 100 EtherNet/IP Description of Device Parameters
Electromagnetic flowmeter
EN PT 23/12/2015Idioma:
Inglês
Versão:
23/12/2015
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
GP01041DEN_0115.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Kit T-DAT, 100/300/400/500
-
Memory
Número do desenhoCódigo de pedido3971185788 -
-
Electronic Promag 100
-
Electronic
Número do desenhoCódigo de pedido30XPD0010- -
-
Display module, 4-wire, 100
-
Display
Número do desenhoCódigo de pedido50XPD0023- -
-
Kit cover, compact, Alu
-
Cover
Número do desenhoCódigo de pedido2171185789 -
-
Kit cover, sight glass, compact, Alu
-
Cover
Número do desenhoCódigo de pedido2071266334 -
-
Kit housing gaskets, compact, Alu
-
Sealing
Número do desenhoCódigo de pedido7071211571 -
-
Kit 10 cable glands M20x1.5 Ex
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1550098036 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1550098041 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1550098042 -
-
Kit securing clamp, screw
-
Housing/housing accessories
Número do desenhoCódigo de pedido1271276494 -
-
Promag, grounding disc/protection disc
-
further parts
Código de pedidoDK5GD- -
-
Grounding cable kit, Promag L/W/P/S/E
-
further parts
Código de pedidoDK5GC- -
-
Spare RFID TAG
-
further parts
Código de pedidoXPRFID- -
-
Spare IEC TAG
-
further parts
Código de pedidoXPSPEC- -
