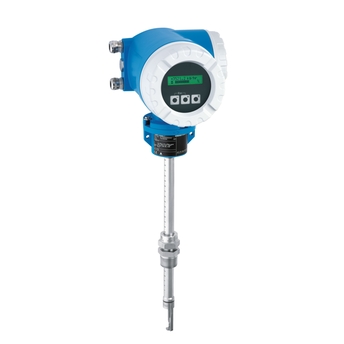

Proline t-mass 65I for industrial gases and compressed air
Successor

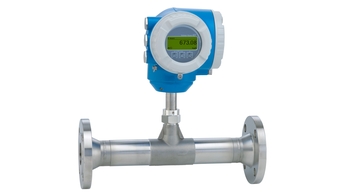

Inline flowmeter with long-term stability and a compact, easily accessible transmitter
Mais informações

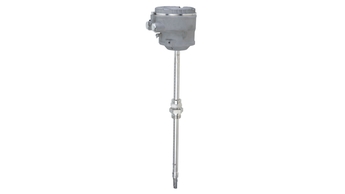

Insertion flowmeter with long-term stability as remote version with up to 4 I/Os
Mais informações
Produtos simples
Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
Produtos padrão
Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
Excelência técnica
Simplicidade
Produtos especializados
Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Versões FLEX
Excelência técnica
Simplicidade
Versão Fundamental
Atende suas necessidades básicas de medição
Excelência técnica
Simplicidade
Versão Lean
Lida com seus principais processos facilmente
Excelência técnica
Simplicidade
Seleção Extended
Otimiza seus processos com tecnologias inovadoras
Excelência técnica
Simplicidade
Versão Xpert
Controla suas aplicações mais difíceis
Excelência técnica
Simplicidade
Product headline
std_productprofile_product_usp_12715. std_productprofile_product_field_of_application_12716.
Sensor features
std_productprofile_product_benefits_12717. Cost-effective measurement – easy installation, negligible pressure loss and maintenance-free. Reliable flow trending – multivariable measurement. std_successorproducts_product_differentiating_tech_features_41642_1525332298. std_successorproducts_product_differentiating_tech_features_41640_1525332267. std_successorproducts_product_differentiating_tech_features_41641_1525332282.
Transmitter features
std_productprofile_product_benefits_12703. std_productprofile_product_benefits_12704. Automatic recovery of data for servicing. std_successorproducts_product_differentiating_tech_features_41643_1525333383. std_successorproducts_product_differentiating_tech_features_41645_1525333416. std_successorproducts_product_differentiating_tech_features_41644_1525333399.
Wetted materials
Transducer: 1.4404 (316L); Alloy C22, 2.4602 (UNS N06022) Insertion tube: 1.4404 (316/316L); Alloy C22, 2.4602 (on request) Transducer guard: 1.4404 (316L) Compression fitting: 1.4404 (316/316L) Ferrules: PEEK 450G, PVDF Bonded seals: EPDM, Kalrez 6375, Nitrile and 316/316L
Measured variables
Mass flow, temperature, volume flow, energy flow
Max. measurement error
Gas: 1.5% o.r. (10 to 100% o.f.s.), 0.15% o.f.s. (1 to 10% o.f.s.)
Measuring range
20 to 720000 kg/h (44 to 1587328 lb/h)
Max. process pressure
-0.5 to 20 bar gauge (-7.25 to 290 psi gauge)
Medium temperature range
-40 °C to +130 °C (-40 °F to +266 °F)
Ambient temperature range
-20 °C to +60 °C (-4 °F to +140 °F) Optional: -40 °C to +60 °C (-40 °F to +140 °F)
Transmitter housing material
Transmitter housing: Compact: powder coated die-cast aluminium Wall-mount: powder coated die-cast aluminium Remote field: powder coated die-cast aluminium Connection housing (remote version): powder coated die-cast aluminium
Degree of protection
IP67 (NEMA 4X) for transmitter and sensor
Display/Operation
Liquid crystal: back-lit, two lines with 16 characters per line Configuration via local display and operating tools possible
Outputs
4-20mA HART (active/passive selectable), pulse, frequency, status
Digital communication
Profibus DP, Profibus PA, Foundation Fieldbus, Modbus
Power supply
85 to 260 VAC, 45 to 65 Hz 20 to 55 VAC, 45 to 65 Hz 16 to 62 VDC
Mais baixados
Proline t-mass 65F, 65I
Versão em inglês - 12/2014
Thermal Mass Flow Measuring System
Direct Mass Flow
Measurementof Gases
EN
PT
BG DE FR HU IT JA PL RU ZH
01/12/2014
01/07/2010
01/12/2006
01/12/2005
Idioma:
Inglês
Versão:
01/12/2014
Tamanho do arquivo:
4.8 MB
Nome do arquivo:
TI00069DEN_1314.pdf
Proline t-mass 65
Versão em inglês - 12/2014
Thermal Mass Flow Measuring System
EN
PT
BG CS DE ES FR HU IT JA PL RU ZH
01/12/2014
01/07/2010
01/12/2005
Idioma:
Inglês
Versão:
01/12/2014
Tamanho do arquivo:
8.3 MB
Nome do arquivo:
BA00111DEN_1314.pdf
100 documentos
Thermal Mass Flow Measuring System Direct Mass Flow Measurementof Gases
EN
PT
Búlgaro Alemão French Húngaro Italiano Japonês Polonês Russo Chinês
01/12/2014
01/07/2010
01/12/2006
01/12/2005
Idioma:
Inglês
Versão:
01/12/2014
Tamanho do arquivo:
4.8 MB
Nome do arquivo:
TI00069DEN_1314.pdf
Proline t-mass 65
PROFIBUS DP/PA
Operating Instructions
Thermal mass flowmeter
EN
PT
Alemão Italiano
01/12/2014
15/10/2010
01/02/2006
Idioma:
Inglês
Versão:
01/12/2014
Tamanho do arquivo:
2.5 MB
Nome do arquivo:
BA00113DEN_1414.pdf
Proline t-mass 65
MODBUS RS485
Description of the Device Functions
Description of the device functions (options and settings) of the mass flowmeter. Additional documentation to the Operating Instructions t-mass 65 MODBUS RS485.
EN
PT
Alemão Polonês Russo
01/12/2014
15/10/2010
01/02/2006
Idioma:
Inglês
Versão:
01/12/2014
Tamanho do arquivo:
650.4 KB
Nome do arquivo:
BA00116DEN_1414.pdf
Proline t-mass 65
PROFIBUS DP/PA
Description of the Device Functions
Description of the device functions (options and settings) of the mass flowmeter. Additional documentation to the Operating Instructions t-mass 65 PROFIBUS DP/PA.
EN
PT
Alemão
01/12/2014
15/10/2010
01/02/2006
Idioma:
Inglês
Versão:
01/12/2014
Tamanho do arquivo:
603.5 KB
Nome do arquivo:
BA00114DEN_1414.pdf
Proline t-mass 65
FOUNDATION Fieldbus
Description of the Device Functions
Description of the device functions (options and settings) of the mass flowmeter. Additional documentation to the Operating Instructions t-mass 65 FOUNDATION Fieldbus.
EN
PT
Alemão
01/12/2014
31/12/2010
Idioma:
Inglês
Versão:
01/12/2014
Tamanho do arquivo:
948.4 KB
Nome do arquivo:
BA00135DEN_1414.pdf
Thermal Mass Flow Measuring System
EN
PT
Búlgaro Tcheco Alemão Espanhol French Húngaro Italiano Japonês Polonês Russo Chinês
01/12/2014
01/07/2010
01/12/2005
Idioma:
Inglês
Versão:
01/12/2014
Tamanho do arquivo:
8.3 MB
Nome do arquivo:
BA00111DEN_1314.pdf
Thermal Mass Flow Measuring System
EN
PT
Tcheco Alemão Espanhol French Italiano Japonês Polonês Russo
01/12/2014
01/07/2010
01/12/2005
Idioma:
Inglês
Versão:
01/12/2014
Tamanho do arquivo:
2.4 MB
Nome do arquivo:
BA00112DEN_1314.pdf
Proline t-mass 65
MODBUS RS485
Operating Instructions
Thermal mass flowmeter for measuring the mass flow of gases (the descritions of the device functions are in a separate documentation)
EN
PT
Alemão Polonês
01/12/2014
15/10/2010
01/02/2006
Idioma:
Inglês
Versão:
01/12/2014
Tamanho do arquivo:
2.2 MB
Nome do arquivo:
BA00115DEN_1414.pdf
Proline t-mass 65
FOUNDATION Fieldbus
Operating Instructions
Thermal mass flowmeter for measuring the mass flow of gases (the descritions of the device functions are in a separate documentation)
EN
PT
Alemão
01/12/2014
31/12/2010
Idioma:
Inglês
Versão:
01/12/2014
Tamanho do arquivo:
1.8 MB
Nome do arquivo:
BA00134DEN_1414.pdf
Proline t-mass 65
Resumo das instruções de operação
Medidor de vazão de massa térmica
EN
PT
Dinamarquês Alemão Espanhol Finlandês French Croata Italiano Russo Turco Chinês
01/12/2014
01/07/2010
01/04/2007
Idioma:
Português
Versão:
01/12/2014
Tamanho do arquivo:
2.6 MB
Nome do arquivo:
KA00021DPT_1314.pdf
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit power s.b. 40/8X/65 220V REx000
Número do desenho
Código de pedido
F
50098557
Kit power s.b. 40/8X/65 220V REx120 Ex
Número do desenho
Código de pedido
F
50098558
Kit P.s.b. 40/8X/65 24V REx000
Número do desenho
Código de pedido
F
50098565
Kit P.s.b. 40/8X/65 24V REx120 Ex
Número do desenho
Código de pedido
F
50098566
Kit 10 fuses 250 VAC T800 MA
Número do desenho
Código de pedido
7
50094002
Kit 10 fuses 250 VAC T 2A00
Número do desenho
Código de pedido
7
50094003
Kit meas.amplifier t-mass 65 compact Ex
Número do desenho
Código de pedido
B
71008429
Kit meas.amplifier t-mass 65 remote Ex
Número do desenho
Código de pedido
B
71008430
Kit preamplifier 65 remote sensor Ex
Número do desenho
Código de pedido
A
71008448
Kit commodul current/frequency out Ex
Número do desenho
Código de pedido
C
50096757
Kit commodul current/freq./2Relay Ex
Número do desenho
Código de pedido
C
50098300
Kit commodul Iout passive/Frequency Exi
Número do desenho
Código de pedido
C
50098302
Kit commodul Iout active/Frequency Exi
Número do desenho
Código de pedido
C
50098303
Kit com 83/65 2x Iout aktiv Exi
Número do desenho
Código de pedido
C
50104625
Kit com 83/65 2x Iout passiv Exi
Número do desenho
Código de pedido
C
50104626
Kit I/O 50/53/55/83/65/8ME Profib. DP Ex
Número do desenho
Código de pedido
C
71021742
Kit I/O Foundation Fieldbus C14 EX
Número do desenho
Código de pedido
C
71095035
Número do desenho
Código de pedido
C
71066579
Kit Com ModbusRS485+stat.In 2Interf.Ex
Número do desenho
Código de pedido
D
71021743
Kit Commodul current out 3 Interface Ex
Número do desenho
Código de pedido
D
50096833
Número do desenho
Código de pedido
2
50096834
Kit Sub PCB frequency out
Número do desenho
Código de pedido
3
50096835
Número do desenho
Código de pedido
4
50096837
Número do desenho
Código de pedido
6
50098562
Kit disp.50/51/80/90/65 Wall >=V1.06.00
Número do desenho
Código de pedido
J
50108131
Kit display mod 50/51/80/65 >=V1.06.00
Número do desenho
Código de pedido
E
50108132
Kit connec. board In/Output Wall encl
Número do desenho
Código de pedido
23
50094014
Kit connec. board 65 wall encl. non Ex
Número do desenho
Código de pedido
24
71008431
Kit Terminal protective Cover Ex
Número do desenho
Código de pedido
20
71008445
Kit Bus/connec.b.5X/40/8X/65 field hous.
Número do desenho
Código de pedido
G
50094016
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Número do desenho
Código de pedido
21
50094017
Kit T-DAT Transmitter Data Chip
Número do desenho
Código de pedido
1
50094004
Kit S-Dat t-mass 65 programmed
Número do desenho
Código de pedido
S
71084176
Kit Termin.Block field hous. 5X/8X/40/65
Número do desenho
Código de pedido
29
50108139
Kit Termin.Block Wall encl. 5X/8X/9X/65
Número do desenho
Código de pedido
30
50108140
Kit Cover 5X/40/8X/65 version blind
Número do desenho
Código de pedido
9
50094028
Kit Cover 5X/40/8X/93/65 vers. blind Exd
Número do desenho
Código de pedido
17
50094029
Kit Cover 5X/40/8X/65 with window
Número do desenho
Código de pedido
8
50094026
Kit Cover 5X/40/8X/93/65 with window Exd
Número do desenho
Código de pedido
16
50094027
Kit Cover Connection terminal
Número do desenho
Código de pedido
10
50094038
Kit Cover Connection terminal
Número do desenho
Código de pedido
31
50094038
Kit Cover Connection terminal
Número do desenho
Código de pedido
31
50094038
Repair kit cover, remote version
Número do desenho
Código de pedido
31
71247838
Kit Cover Connection terminal
Número do desenho
Código de pedido
10
50094038
Kit Cover 5X/40/8X/93/65 Conn.termi.Exe
Número do desenho
Código de pedido
18
50094039
Kit Cover 5X/40/8X/93/65 Conn.termi.Exd
Número do desenho
Código de pedido
19
50094040
Kit Seal cover to Wall enclosure
Número do desenho
Código de pedido
22
50094041
Kit 10 Seal cover to field housing
Número do desenho
Código de pedido
11
50094050
Kit 10 cable glands M20x1,5
Número do desenho
Código de pedido
15
50096840
Kit 10 cable glands M20x1.5 Ex
Número do desenho
Código de pedido
15
50098036
Kit 10 cable glands M20x1.5 Ex
Número do desenho
Código de pedido
15
50098036
Kit 10 cable glands M20x1.5 Ex
Número do desenho
Código de pedido
15
50098036
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098041
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098041
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098041
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098042
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098042
Kit Circuit board cpl field/SS-housing
Número do desenho
Código de pedido
12
50096839
Kit Bushing to field/SS-housing
Número do desenho
Código de pedido
14
50099102
Kit 2 Screening sheet field housing
Código de pedido
50096838
Kit Ground terminal / Cover clamp
Número do desenho
Código de pedido
13
50096841
Kit housing gaskets 65I/F remote Ex
Número do desenho
Código de pedido
29
71009191
Kit 10 Grub screw t-mass 65I
Número do desenho
Código de pedido
27
71008503
Kit Gasket ring EPDM 42.2/33.7x2
Número do desenho
Código de pedido
28
71008440
Kit Gasket ring Kalrez 43.0/33.8x2.5
Número do desenho
Código de pedido
28
71008441
Kit Gasket ring Nitrile 42.2/33.7x2
Número do desenho
Código de pedido
28
71008442
Kit Part 65I/F fieldhous.compact non Ex
Número do desenho
Código de pedido
25
71009193
Kit Part 65I/F field housing remote Ex
Número do desenho
Código de pedido
32
71009192
Transmitter 65, mounting set
Cold tap, atmospheric pressure, t-mass
Hot tap, process pressure, 65I
t-mass 65, Cable remote version
Sua privacidade é muito importante
Usamos cookies para melhorar sua experiência de navegação, coletamos estatísticas para otimizar a funcionalidade do site e entregar anúncios e conteúdo personalizados.
Ao selecionar "Aceitar todos", você consente nosso uso de cookies.
Para mais detalhes, revise nossa Política de cookies .
Personalizar
Aceitar apenas o essencial
Aceitar todos
