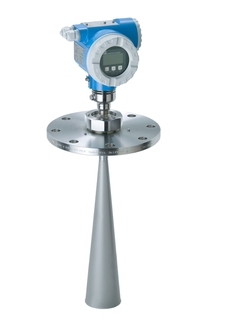

![Micropilot FMR540 - Radar Micropilot FMR540 - Radar](/__image/a/27234/k/dbfaef8df8e30b175bd49d83b7cd7396887424e7/ar/1-1/w/344/t/jpg/b/ffffff/n/true/fn/Micropilot_FMR540_PP_1.jpg)
Especificações resumidas
-
Accuracy
+/- 1 mm
-
Process temperature
-40°C...200°C
(-40°F...392°F) -
Process pressure / max. overpressure limit
Horn: Vacuum...16 bar (232 psi)
Parabolic: Vacuum...6 bar (87 psi)
Use of UNIflange: Vacuum...1 bar (14.5 psi) -
Main wetted parts
316L
Campo de aplicação
O Micropilot FMR540 é usado para aplicações de transferência de custódia e controle de estoque com certificações NMi e PTB e atende as especificações das normas OIML R85 e API 3.1B. O FMR540 com antena parabólica é especialmente adequado para aplicações em áreas abertas até 40 m e com antena piramidal para aplicações em espaço livre que proíbem o uso de uma antena parabólica devido à geometria do tanque/bocal. Instalação simples e econômica através de cabos de 4 fios com HART e fonte de alimentação intrinsecamente segura de 24 Vcc.

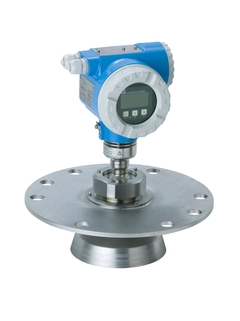

Antena parabólica adequada para aplicações em área aberta até 40 m oferece feixe de alta focalização para aplicações com bocal situado perto da parede do tanque, antena piramidal de 4"/DN100 adequada em área aberta.
Conexão de processo: Flange
Temperatura: -40 a +200 °C (-40 a +392 °F)
Pressão: Vácuo até +16 bar (Vácuo até +232 psi)
Faixa de medição máxima: 40 m (131 pés)
Precisão: superior a ±1 mm
Banda K: 26 GHz
Certificados internacionais de proteção contra explosão e transferência de custódia, prevenção contra transbordamento WHG, SIL
Benefícios
Mais precisa que 1 mm de precisão
Certificações nacionais (NMi, PTB) para transferência de custódia
Aplicável como sistema independente ou integrado a sistemas de tancagem através do monitor NRF590 no lado do tanque
Instalação simples e econômica através de cabos de 4 fios com HART e fonte de alimentação intrinsecamente segura de 24 Vcc
Equipamento de alinhamento para compensar qualquer inclinação do flange
Operação local fácil através de display alfanumérico guiado por menu
Comissionamento fácil, documentação e diagnóstico pelo software de operação (FieldCare)
