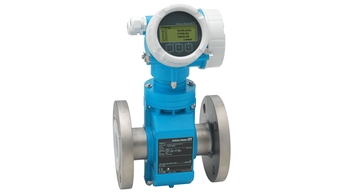

The flowmeter for highest medium temperatures with an ultra-compact transmitter
Mais informações

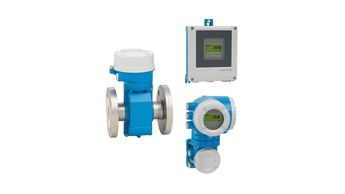

The flowmeter for highest medium temperatures with genuine loop-powered technology
Mais informações

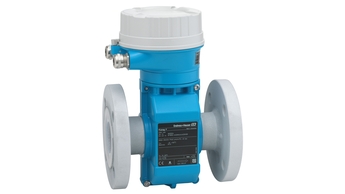

High-temperature flowmeter for process applications with a compact, easily accessible transmitter
Mais informações

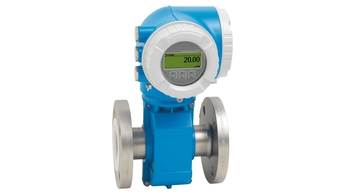

High-temperature flowmeter for process applications as remote version with up to 4 I/Os
Mais informações
Produtos simples
Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
Produtos padrão
Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
Excelência técnica
Simplicidade
Produtos especializados
Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Versões FLEX
Excelência técnica
Simplicidade
Versão Fundamental
Atende suas necessidades básicas de medição
Excelência técnica
Simplicidade
Versão Lean
Lida com seus principais processos facilmente
Excelência técnica
Simplicidade
Seleção Extended
Otimiza seus processos com tecnologias inovadoras
Excelência técnica
Simplicidade
Versão Xpert
Controla suas aplicações mais difíceis
Excelência técnica
Simplicidade
Product headline
std_productprofile_product_usp_34654_1508938758. Fully suitable for basic applications in the chemical and process industry.
Sensor features
Cost-effective sensor – ideal solution for basic requirements. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts. Nominal diameter: max. DN 600 (24"). Ex approvals for Zone 2. Liner made of PTFE.
Transmitter features
std_productprofile_product_benefits_34656_1508940491. std_productprofile_product_benefits_34658_1508940614. std_productprofile_product_benefits_34657_1508940613. std_successorproducts_product_differentiating_tech_features_35324_1509527963. std_successorproducts_product_differentiating_tech_features_35325_1509527962. std_successorproducts_product_differentiating_tech_features_35326_1509527956.
Wetted materials
Liner: PTFE Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum
Max. measurement error
Volume flow: ±0.2 % o.r. ± 2 mm/s (0.08 in/s)
Measuring range
4 dm³/min to 9600 m³/h (1 to 44 000 gal/min)
Medium temperature range
–10 to +110 °C (+14 to +230 °F)
Ambient temperature range
–10 to +60 °C (+14 to +140 °F)
Sensor housing material
DN 15 to 300 (½ to 12"): AlSi10Mg, coated DN 350 to 600 (14 to 24"): Carbon steel with protective varnish Sensor connection housing: AlSi10Mg, coated
Transmitter housing material
Powder‐coated die‐cast aluminum
Degree of protection
Compact version: IP67, type 4X enclosure Sensor remote version (standard): IP67, type 4X enclosure Sensor remote version (option): IP68, type 6P enclosure Transmitter remote version: IP67, type 4X enclosure
Display/Operation
4‐line backlit display with touch control (operation from outside) Configuration via local display and operating tools possible
Outputs
4 modular outputs: 0‐20 mA (active)/4‐20 mA (active/passive) Pulse/frequency (passive) Relay output Switch output (passive)
Inputs
2 modular inputs: Status input 0‐20 mA (aktiv)/4‐20 mA (aktiv/passiv)
Digital communication
HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, MODBUS RS485, EtherNet/IP
Power supply
DC 16 to 62 V AC 85 to 260 V (45 to 65 Hz) AC 20 to 55 V (45 to 65 Hz)
Metrological approvals and certificates
3.1 material, calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Pressure approvals and certificates
68 documentos
Proline Promag 53E
Technical Information
Electromagnetic flowmeter
EN
PT
Alemão French Russo Chinês
27/11/2017
01/04/2014
Idioma:
Inglês
Versão:
27/11/2017
Tamanho do arquivo:
2.3 MB
Nome do arquivo:
TI01164DEN_0217.pdf
Proline Promag 53
PROFIBUS DP/PA
Operating Instructions
Electromagnetic flowmeter
EN
PT
Alemão Espanhol French Italiano Polonês
27/11/2017
01/02/2015
01/04/2014
28/06/2010
23/12/2009
Idioma:
Inglês
Versão:
27/11/2017
Tamanho do arquivo:
11.3 MB
Nome do arquivo:
BA00053DEN_1517.pdf
Proline Promag 53
FOUNDATION Fieldbus
Operating Instructions
Electromagnetic flowmeter
EN
PT
Alemão Russo
27/11/2017
01/02/2015
01/04/2014
01/12/2009
01/03/2002
Idioma:
Inglês
Versão:
27/11/2017
Tamanho do arquivo:
7.2 MB
Nome do arquivo:
BA00052DEN_1517.pdf
Proline Promag 53
Modbus RS485
Operating Instructions
Electromagnetic flowmeter
EN
PT
Alemão
27/11/2017
01/02/2015
01/04/2014
23/12/2009
01/10/2005
Idioma:
Inglês
Versão:
27/11/2017
Tamanho do arquivo:
10.3 MB
Nome do arquivo:
BA00117DEN_1517.pdf
Proline Promag 53
HART
Instruções de operação
Sistema de medição eletromagnética de vazão
EN
PT
Búlgaro Tcheco Alemão Espanhol French Húngaro Italiano Japonês Polonês Russo Chinês
27/11/2017
01/02/2015
01/12/2014
01/04/2014
18/12/2009
Idioma:
Português
Versão:
01/03/2005
Tamanho do arquivo:
3.9 MB
Nome do arquivo:
BA047D38pt0706.PDF
Proline Promag 53
HART
Desription of Device Functions
Electromagnetic flowmeter
EN
PT
Búlgaro Tcheco Alemão Espanhol French Húngaro Italiano Japonês Polonês Russo
01/12/2014
18/12/2009
01/03/2005
15/10/2003
01/06/2001
Idioma:
Inglês
Versão:
01/12/2014
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
BA00048DEN_1314.pdf
Proline Promag 53
Brief Operating Instructions
Electromagnetic flowmeter
EN
PT
Alemão Espanhol French Italiano Holandês Chinês
27/11/2017
09/09/2015
01/02/2015
01/04/2014
01/03/2011
Idioma:
Português
Versão:
27/11/2017
Tamanho do arquivo:
3.8 MB
Nome do arquivo:
KA00028DPT_1717.pdf
Replacing Power supply and display
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
PT
Alemão
15/11/2018
18/11/2011
Idioma:
Inglês
Versão:
15/11/2018
Tamanho do arquivo:
455.1 KB
Nome do arquivo:
EA00063DA2_1518.pdf
EA Replacing cover and O-ring
Proline 10, 23, 50, 51, 53, 55, 400, 800, 40, 80, 83, 84, 8ME, 8FF, 8FE ,8CM, 90, 91, 92, 93, 65, 72, 73
EN
PT
Alemão
15/10/2024
01/10/2018
28/06/2012
Idioma:
Inglês
Versão:
15/10/2024
Tamanho do arquivo:
797.3 KB
Nome do arquivo:
EA00098DA2_1624-00.pdf
Replacing power supply for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 40, 80, 83, 84, CNGmass DCI, Cubemass DCI, Prosonic Flow 93 P
EN
PT
Alemão
15/11/2018
05/05/2014
01/11/2009
15/07/2009
Idioma:
Inglês
Versão:
15/11/2018
Tamanho do arquivo:
367.5 KB
Nome do arquivo:
EA00066DA2_1418.pdf
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit P.s.b. 50/51/53 85-260VAC
Número do desenho
Código de pedido
F
50096745
Kit p.s.b. 50/53 85-260VAC HE
Número do desenho
Código de pedido
F
71039466
Kit p.s.b. 50/53 85-260VAC HE
Número do desenho
Código de pedido
F
71039466
Kit P.s.b. 50/51/53 20-55VAC 16-62VDC
Número do desenho
Código de pedido
F
50096747
Kit p.s.b.50/53 20-55VAC 16-62VDC HE
Número do desenho
Código de pedido
F
71039468
Kit 10 fuses 250 VAC T800 MA
Número do desenho
Código de pedido
7
50094002
Kit 10 fuses 250 VAC T 2A00
Número do desenho
Código de pedido
7
50094003
Kit meas. amplifier PMAG 53 WEA
Número do desenho
Código de pedido
B
50106085
Kit meas. amplifier 53 WEA HE
Número do desenho
Código de pedido
B
71039454
Kit meas. amplifier PMAG 53 SEA
Número do desenho
Código de pedido
B
50106087
Kit meas. amplifier 53 SEA HE
Número do desenho
Código de pedido
B
71039456
Kit meas. amplifier PMAG 53 EES
Número do desenho
Código de pedido
B
50106086
Kit meas. amplifier 53 EES HE
Número do desenho
Código de pedido
B
71039455
Kit meas. amplifier Pmag 53 CN
Número do desenho
Código de pedido
B
50108133
Kit meas. amplifier 53 CN HE
Número do desenho
Código de pedido
B
71039457
Kit amp. 53, HART7, DE+FR+IT+ES+EN
Número do desenho
Código de pedido
B
71261680
Kit amp. 53, HART7, DE+FR+IT+ES+EN, HE
Número do desenho
Código de pedido
B
71261682
Kit amp. 53, HART7, RU+NL+PT+CS+EN
Número do desenho
Código de pedido
B
71261686
Kit amp. 53, HART7, RU+NL+PT+CS+EN, HE
Número do desenho
Código de pedido
B
71261687
Kit amp. 53, HART7, ZH+PL+ID+EN
Número do desenho
Código de pedido
B
71261690
Kit amp. 53, HART7, ZH+PL+ID+EN, HE
Número do desenho
Código de pedido
B
71261692
Kit amp. 53, HART7, JA+SV+NO+FI+EN
Número do desenho
Código de pedido
B
71261693
Kit amp. 53, HART7, JA+SV+NO+FI+EN, HE
Número do desenho
Código de pedido
B
71261694
Kit commodul current/freq./2Relay Ex
Número do desenho
Código de pedido
C
50098300
Kit I/O current/frequency/2Relay HE EX
Número do desenho
Código de pedido
C
71039475
Kit com 53/55/83/93 curr./freq. out Ex
Número do desenho
Código de pedido
C
50098301
Kit I/O current/frequency out HE EX
Número do desenho
Código de pedido
C
71039476
Número do desenho
Código de pedido
C
71066579
Kit I/O 50/53/55/80/83 Profib. PA HE Ex
Número do desenho
Código de pedido
C
71066580
Kit I/O Foundation Fieldbus C14 EX
Número do desenho
Código de pedido
C
71095035
Kit I/O Foundation Fieldbus HE C14 EX
Número do desenho
Código de pedido
C
71095037
Kit I/O 50/53/55/83/65/8ME Profib. DP Ex
Número do desenho
Código de pedido
C
71021742
Kit I/O 50/53/55/83 Profibus DP HE EX
Número do desenho
Código de pedido
C
71039484
Kit Com ModbusRS485+stat.In 2Interf.Ex
Número do desenho
Código de pedido
D
71021743
Kit I/O Modb.RS485+Stat.In 2Interf.HE EX
Número do desenho
Código de pedido
D
71039485
Kit I/O Profib. DP+Stat.In 2 Interf. Ex
Número do desenho
Código de pedido
D
50108002
Kit I/O Profib.DP+Stat.In 2 Interf.HE EX
Número do desenho
Código de pedido
D
71039486
Kit Commodul current out 3 Interface Ex
Número do desenho
Código de pedido
D
50096833
Kit I/O current out 3 Interface HE EX
Número do desenho
Código de pedido
D
71039477
Kit I/O Modul 53/83 Ethernet
Número do desenho
Código de pedido
D
71105712
Número do desenho
Código de pedido
2
50096834
Kit Sub PCB current out HE
Número do desenho
Código de pedido
2
71039487
Kit Sub PCB frequency out
Número do desenho
Código de pedido
3
50096835
Kit Sub PCB frequency out
Número do desenho
Código de pedido
3
50096835
Kit Sub PCB frequency out HE
Número do desenho
Código de pedido
3
71039489
Kit Sub PCB frequency out HE
Número do desenho
Código de pedido
3
71039489
Número do desenho
Código de pedido
4
50096837
Kit Sub PCB Status input HE
Número do desenho
Código de pedido
4
71039492
Número do desenho
Código de pedido
5
50096836
Número do desenho
Código de pedido
5
50096836
Número do desenho
Código de pedido
5
71039491
Número do desenho
Código de pedido
5
71039491
Número do desenho
Código de pedido
6
50098562
Kit Sub PCB current input HE
Número do desenho
Código de pedido
6
71039488
Kit Sub PCB 53/83 Ethernet
Número do desenho
Código de pedido
37
71105711
Kit display modul Wall enclosure
Número do desenho
Código de pedido
J
50096755
Número do desenho
Código de pedido
E
50096754
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Número do desenho
Código de pedido
21
50094017
Kit Bus/connec.b.5X/40/8X/65 field hous.
Número do desenho
Código de pedido
G
50094016
Kit Bus/connec. board 53/83 Ethernet
Número do desenho
Código de pedido
G
71105709
Kit connec. board PMAG5X wall enclo.
Número do desenho
Código de pedido
19
50094015
Kit connec. board 50/53/55 wall encl.HE
Número do desenho
Código de pedido
19
71039496
Kit connec. board In/Output Wall encl
Número do desenho
Código de pedido
18
50094014
Kit connection board D/E/L/P/S/W FS
Número do desenho
Código de pedido
A
50098018
Kit connection board D/E/L/P/S/W FS HE
Número do desenho
Código de pedido
A
71039497
Kit Termin.Block field hous. 5X/8X/40/65
Número do desenho
Código de pedido
29
50108139
Kit Termin.Block Wall encl. 5X/8X/9X/65
Número do desenho
Código de pedido
30
50108140
Kit T-DAT Transmitter Data Chip
Número do desenho
Código de pedido
1
50094004
Kit S-Dat Promag 53 programmed
Número do desenho
Código de pedido
S
71003948
Kit Cover 5X/40/8X/65 with window
Número do desenho
Código de pedido
8
50094026
Kit Cover 5X/40/8X/65 version blind
Número do desenho
Código de pedido
9
50094028
Kit Cover Connection terminal
Número do desenho
Código de pedido
10
50094038
Kit Cover Connection terminal
Número do desenho
Código de pedido
26
50094038
Kit 10 cable glands M20x1.5 Ex
Número do desenho
Código de pedido
15
50098036
Kit 10 cable glands M20x1,5
Número do desenho
Código de pedido
15
50096840
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098041
Kit Cable gland Profibus PA
Número do desenho
Código de pedido
15
50098037
Kit Cable gland Found. Fieldbus
Número do desenho
Código de pedido
15
50094984
Kit 2 cable glands G1/2" Nema 6P
Número do desenho
Código de pedido
15
71029351
Kit 2 cable glands NPT1/2" Nema 6P
Número do desenho
Código de pedido
15
71029352
Kit 1 Bus connector 53/83 Ethernet
Número do desenho
Código de pedido
15
71105713
Kit 1 Bus connector 53/83 Ethernet
Número do desenho
Código de pedido
15
71105713
Kit Circuit board cpl field/SS-housing
Número do desenho
Código de pedido
12
50096839
Kit Bushing to field/SS-housing
Número do desenho
Código de pedido
14
50099102
Kit Ground terminal / Cover clamp
Número do desenho
Código de pedido
13
50096841
Kit Seal cover to Wall enclosure
Número do desenho
Código de pedido
20
50094041
Kit 10 Seal cover to field housing
Número do desenho
Código de pedido
11
50094050
Kit parts housing compact Stnd/HT
Número do desenho
Código de pedido
22
50098020
Kit parts housing FS Stnd/HT
Número do desenho
Código de pedido
24
50098019
Kit housing gasket FS Stnd/HT
Número do desenho
Código de pedido
25
50098023
Kit housing gasket compact Stnd/HT
Número do desenho
Código de pedido
23
50098024
Promag, cable remote version
Promag 53, retro fit kit In/Output
Transmitter Promag, mounting set
Promag L/W/P/S,E, grounding cable kit
Promag, grounding disc/protection disc
Promag 53/55, software package
Sua privacidade é muito importante
Usamos cookies para melhorar sua experiência de navegação, coletamos estatísticas para otimizar a funcionalidade do site e entregar anúncios e conteúdo personalizados.
Ao selecionar "Aceitar todos", você consente nosso uso de cookies.
Para mais detalhes, revise nossa Política de cookies .
Personalizar
Aceitar apenas o essencial
Aceitar todos
