Especificações resumidas
-
Max. measurement error
Volume flow: ±0.5 % o.r. ± 2 mm/s (0.08 in/s)
-
Measuring range
4 dm3/min to 1100 m3/h (1 to 4850 gal/min)
-
Medium temperature range
Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F) -
Max. process pressure
PN 40, Class 300, 20K
-
Wetted materials
Liner: PFA; PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
Campo de aplicação

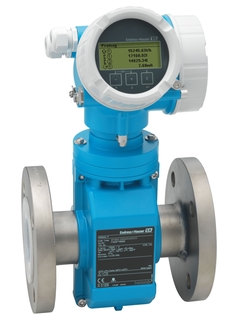

Promag P is dedicated to chemical and process applications with corrosive liquids and high medium temperatures. With genuine loop-powered technology, Promag P 200 enables cost-effective and seamless integration into existing infrastructures. It offers highest operational safety in hazardous areas thanks to its intrinsically safe design (Ex ia). Heartbeat Technology enables process safety at all times.
The bidirectional measuring principle is virtually independent of pressure, density, temperature and viscosity
Dedicated to chemical and process applications with corrosive liquids and high medium temperatures
Device properties
Nominal diameter: max. DN 200 (8")
All common Ex approvals
Liner made of PTFE or PFA
Loop-powered technology
Robust two-chamber housing
Plant safety: worldwide approvals (SIL, Haz. area)
Benefícios
Versatile applications – wide variety of wetted materials
Energy-saving flow measurement – no pressure loss due to cross-section constriction
Maintenance-free – no moving parts
Convenient device wiring – separate connection compartment
Safe operation – no need to open the device due to display with touch control, background lighting
Integrated verification – Heartbeat Technology
Vídeos
Seleção Extended
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Predecessor
Histórias de sucesso
Também pode ter interessar
Mais baixados
-
-
Instruções de Operação (BA)
Proline Promag P 200 HART Instruções de operação
Versão em português - 06/2015
Medidor de vazão eletromagnético
EN PT 01/06/201513/08/2012Idioma:
Português
Versão:
01/06/2015
Tamanho do arquivo:
3.5 MB
Nome do arquivo:
BA01111DPT_0215.pdf
-
-
-
Informações Técnicas (TI)
Proline Promag P 200 Technical Information
Versão em inglês - 09/2015
Electromagnetic flowmeter
EN PT 01/09/201501/06/201513/08/2012Idioma:
Inglês
Versão:
01/09/2015
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
TI01062DEN_0315.pdf
-
138 documentos
-
-
Informações Técnicas (TI)
Proline Promag P 200 Technical Information
Electromagnetic flowmeter
EN PT 01/09/201501/06/201513/08/2012Idioma:
Inglês
Versão:
01/09/2015
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
TI01062DEN_0315.pdf
-
-
-
Instruções de Operação (BA)
Proline Promag P 200 HART Instruções de operação
Medidor de vazão eletromagnético
EN PT 01/06/201513/08/2012Idioma:
Português
Versão:
01/06/2015
Tamanho do arquivo:
3.5 MB
Nome do arquivo:
BA01111DPT_0215.pdf
-
-
-
Instruções de Operação (BA)
Proline Promag P 200 FOUNDATION Fieldbus Operating Instructions
Electromagnetic flowmeter
EN PT 01/09/2015Idioma:
Inglês
Versão:
01/09/2015
Tamanho do arquivo:
3.3 MB
Nome do arquivo:
BA01378DEN_0115.pdf
-
-
-
Instruções de Operação (BA)
Proline Promag P 200 PROFIBUS PA Operating Instructions
Electromagneticflowmeter
EN PT 01/09/2015Idioma:
Inglês
Versão:
01/09/2015
Tamanho do arquivo:
3.3 MB
Nome do arquivo:
BA01376DEN_0115.pdf
-
-
-
Parâmetro do Equipamento (GP)
Proline Promag 200 HART Description of Device Parameters
Electromagnetic flowmeter
EN PT 01/06/2015Idioma:
Inglês
Versão:
01/06/2015
Tamanho do arquivo:
1.5 MB
Nome do arquivo:
GP01026DEN_0115.pdf
-
-
-
Parâmetro do Equipamento (GP)
Proline Promag 200 PROFIBUS PA Description of Device Parameters
Electromagnetic flowmeter
EN PT 01/11/2015Idioma:
Inglês
Versão:
01/11/2015
Tamanho do arquivo:
1.6 MB
Nome do arquivo:
GP01027DEN_0115.pdf
-
-
-
Parâmetro do Equipamento (GP)
Proline Promag 200 FOUNDATION Fieldbus Description of Device Parameters
Electromagnetic flowmeter
EN PT 01/11/2015Idioma:
Inglês
Versão:
01/11/2015
Tamanho do arquivo:
1.9 MB
Nome do arquivo:
GP01028DEN_0115.pdf
-
-
-
Instruções curtas (KA)
Proline Promag Resumo das instruções de operação
Proline Promag
Parte 1de 2
Sensor eletromagnéticoEN PT 01/04/201701/08/201601/12/2015Idioma:
Português
Versão:
01/04/2017
Tamanho do arquivo:
1.1 MB
Nome do arquivo:
KA01216DPT_0317.pdf
-
-
-
Instruções curtas (KA)
Proline Promag P 200 Resumo das instruções de operação
Medidor de vazão eletromagnético
EN PT 23/10/201501/09/201501/06/201521/11/201413/08/2012Idioma:
Português
Versão:
23/10/2015
Tamanho do arquivo:
1.1 MB
Nome do arquivo:
KA01121DPT_0415.pdf
-
-
-
Instruções curtas (KA)
Medidor de vazão Proline Promag P
Sensor eletromagnético
EN PT 01/08/202201/07/202101/10/201701/02/2017Idioma:
Português
Versão:
01/08/2022
Tamanho do arquivo:
854.8 KB
Nome do arquivo:
KA01290DPT_0422-00.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
Número do desenhoCódigo de pedido3471164940 -
-
Overvoltage protection (OVP10),1-Channel
-
further parts
Código de pedido71128617 -
-
Overvoltage protection (OVP20),2-Channel
-
further parts
Código de pedido71128619 -
-
Transmitter electronics FHX50
-
further parts
Código de pedido71197334 -
-
M12-female plug connector, VA
-
further parts
Código de pedido71296840 -
-
Electronic Promag 200
-
Electronic
Número do desenhoCódigo de pedido30XPD0008- -
-
Cable FHX50, FHX50B, 5m
-
further parts
Código de pedido71206552 -
-
Cable FHX50, FHX50B, 10m
-
further parts
Código de pedido71206554 -
-
I/O module, 2-wire, 4-20mA, HART, Ex
-
I/O module
Número do desenhoCódigo de pedido34XPD0015- -
-
Cable FHX50, FHX50B, 20m
-
further parts
Código de pedido71206555 -
-
Cable FHX50, FHX50B, 30m
-
further parts
Código de pedido71206556 -
-
I/O module, 2-wire, 4-20mA,HART, PFS, Ex
-
I/O module
Número do desenhoCódigo de pedido34XPD0016- -
-
Terminal set 2-wire, I/O module
-
Terminals
Número do desenhoCódigo de pedido3771110280 -
-
Display module, SD02, push buttons
-
Display
Número do desenhoCódigo de pedido40XPD0024- -
-
Display module, SD03, Touch Control
-
Display
Número do desenhoCódigo de pedido40XPD0025- -
-
Cover GT20 Alu, HNBR
-
Cover
Número do desenhoCódigo de pedido2071110299 -
-
Cover GT20 Alu, sight glass, HNBR
-
Cover
Número do desenhoCódigo de pedido2071110297 -
-
Cover GT20 Alu, Terminal Ex, HNBR
-
Cover
Número do desenhoCódigo de pedido2571110301 -
-
Cover GT20 Alu, Terminal Ex d, HNBR
-
Cover
Número do desenhoCódigo de pedido2571110302 -
-
Cover GT20 Alu, Terminal, OVP, HNBR
-
Cover
Número do desenhoCódigo de pedido2571185517 -
-
Kit 10 cable glands M20x1,5 grey
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1550103658 -
-
Kit 10 cable glands M20x1.5 Ex
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1550098036 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1550098041 -
-
Kit 10 ext. M20x1,5/G 1/2" (plug brass)
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1571115505 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1550098042 -
-
Kit 10 ext. M20x1,5/NPT1/2"(plug brass)
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1571115509 -
-
Kit Cable gland Profibus PA
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1550098037 -
-
Kit Cable gland Found. Fieldbus
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1550094984 -
-
Sealing set GT18/GT19/GT20, EPDM, HNBR
-
Sealing
Número do desenhoCódigo de pedido6571110303 -
-
Housing filter Brass/Ni GT19/20, 1 set
-
Filter
Número do desenhoCódigo de pedido1971115175 -
-
Set housing securing clamps
-
Housing/housing accessories
Número do desenhoCódigo de pedido1771115176 -
-
Transmitter Promag 200, 5X2BXX
-
further parts
Código de pedido5X2BXX- -
-
Grounding cable kit, Promag L/W/P/S/E
-
further parts
Código de pedidoDK5GC- -
-
Promag, grounding disc/protection disc
-
further parts
Código de pedidoDK5GD- -
-
Spare RFID TAG
-
further parts
Código de pedidoXPRFID- -
-
Spare IEC TAG
-
further parts
Código de pedidoXPSPEC- -
-
Weather prot. cover GT18/GT19/GT20, 316L
Código de pedido71162242
