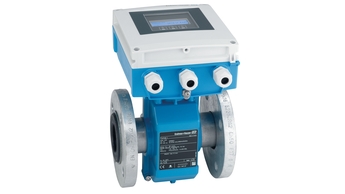

Successor
Flowmeter for the water and wastewater industry with a weight-optimized sensor. Suitable for applications in the water and wastewater industry.
Mais informações
Produtos simples
Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
Produtos padrão
Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
Excelência técnica
Simplicidade
Produtos especializados
Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Versões FLEX
Excelência técnica
Simplicidade
Versão Fundamental
Atende suas necessidades básicas de medição
Excelência técnica
Simplicidade
Versão Lean
Lida com seus principais processos facilmente
Excelência técnica
Simplicidade
Seleção Extended
Otimiza seus processos com tecnologias inovadoras
Excelência técnica
Simplicidade
Versão Xpert
Controla suas aplicações mais difíceis
Excelência técnica
Simplicidade

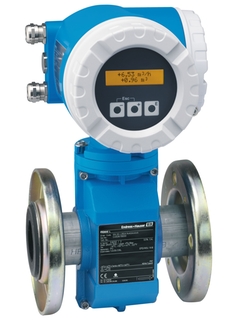

Product headline
The flowmeter with a weight‐optimized sensor and a modular electronic concept. Fully suitable for standard applications in the water and wastewater industry.
Sensor features
Reduced installation costs – flexible mounting by one‐of‐a‐kind lap‐joint flange concept (DN <350/14"). Energy‐saving flow measurement – no pressure loss due to cross‐section constriction. Maintenance‐free – no moving parts. Up to 30 % less sensor weight. Nominal diameter: DN 25 to 2400 (1 to 90").
Transmitter features
Fast commissioning – application‐specific Quick Setups. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line backlit display with push buttons. Device in compact or remote Version.
Nominal diameter range
Lap joint flange; lap joint flange, stamped plate: DN 25 to 300 (1 to 12") Fixed flange: DN 350 to 2400 (14 to 90")
Wetted materials
Liner: PTFE; Polyurethane; Hard rubber Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022)
Max. measurement error
Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s) Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)
Measuring range
9 dm³/min to 162 000 m³/h (2.5 gal/min to 1030 Mgal/d)
Medium temperature range
Liner material hard rubber: 0 to +80 °C (+32 to +176 °F) Liner material polyurethane: –20 to +50 °C (–4 to +122 °F) Liner material PTFE: –20 to +90 °C (–4 to +194 °F)
Ambient temperature range
Flange material carbon steel: –10 to +60 °C (+14 to +140 °F) Flange material stainless steel: –40 to +60 °C (–40 to +140 °F)
Sensor housing material
DN 25 to 300 (1 to 12"): AlSi10Mg, coated DN 350 to 2400 (14 to 90"): Carbon steel with protective varnish Sensor connection housing: AlSi10Mg, coated
Transmitter housing material
A: Powder‐coated die‐cast aluminum
Degree of protection
Compact version: IP66/67, type 4X enclosure Sensor remote version (standard): IP66/67, type 4X enclosure Sensor remote version (option): IP68, type 6P enclosure Transmitter remote version: IP67, type 4X enclosure
Display/Operation
2‐line backlit display with push buttons Configuration via local display and operating tools possible
Outputs
3 outputs: 0‐20 mA (active)/4‐20 mA (active/passive) Pulse/frequency output (passive) Switch output (passive)
Power supply
DC 16 to 62 V AC 85 to 260 V (45 to 65 Hz) AC 20 to 55 V (45 to 65 Hz)
Metrological approvals and certificates
3.1 material, calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Hygienic approvals and certificates
Drinking water approval: ACS, KTW/W270, NSF 61, WRAS BS 6920
Mais baixados
Proline Promag 50L
Technical Information
Versão em inglês - 11/2017
Electromagnetic flowmeter
The flowmeter with a weight-optimized sensor and a modular electronic
concept
EN
PT
DE FR IT PL RU ZH
27/11/2017
28/04/2016
01/02/2015
01/12/2011
01/07/2011
Idioma:
Inglês
Versão:
27/11/2017
Tamanho do arquivo:
3.1 MB
Nome do arquivo:
TI00097DEN_1917.pdf
Proline Promag 50
HART
Instrucoes de Operacao
Versão em português - 06/2001
Electromagnetic Flow Measuring System for measuring the flow rate of
conductive fluids. The description of the device functions arein a
separate documentation.
EN
PT
BG DE ES FR HU IT JA PL RU
27/11/2017
01/02/2015
01/04/2014
09/05/2011
01/12/2010
Idioma:
Português
Versão:
01/06/2001
Tamanho do arquivo:
3.3 MB
Nome do arquivo:
BA046D3806en0601.pdf
79 documentos
Proline Promag 50L
Technical Information
Electromagnetic flowmeter The flowmeter with a weight-optimized sensor and a modular electronic concept
EN
PT
Alemão French Italiano Polonês Russo Chinês
27/11/2017
28/04/2016
01/02/2015
01/12/2011
01/07/2011
Idioma:
Inglês
Versão:
27/11/2017
Tamanho do arquivo:
3.1 MB
Nome do arquivo:
TI00097DEN_1917.pdf
Proline Promag 50
HART
Instrucoes de Operacao
Electromagnetic Flow Measuring System for measuring the flow rate of conductive fluids. The description of the device functions arein a separate documentation.
EN
PT
Búlgaro Alemão Espanhol French Húngaro Italiano Japonês Polonês Russo
27/11/2017
01/02/2015
01/04/2014
09/05/2011
01/12/2010
Idioma:
Português
Versão:
01/06/2001
Tamanho do arquivo:
3.3 MB
Nome do arquivo:
BA046D3806en0601.pdf
Proline Promag 50
PROFIBUS DP/PA
Operating Instructions
Electromagnetic flowmeter
EN
PT
Alemão Espanhol French
27/11/2017
01/02/2015
01/04/2014
09/05/2011
01/12/2010
Idioma:
Inglês
Versão:
27/11/2017
Tamanho do arquivo:
9.6 MB
Nome do arquivo:
BA00055DEN_1717.pdf
Proline Promag 50
HART
Descricao das Funcoes do
Instrumento
Fluxo Eletromagnetico Sistema de Medicao
EN
PT
Tcheco Alemão Espanhol French Húngaro Italiano Japonês Polonês Russo
01/11/2009
01/03/2005
15/10/2003
01/06/2001
Idioma:
Português
Versão:
01/06/2001
Tamanho do arquivo:
1.4 MB
Nome do arquivo:
BA049D38pt0601.pdf
Proline Promag 50
Brief Operating Instructions
Electromagnetic flowmeter
EN
PT
Búlgaro Tcheco Alemão Espanhol Estoniano French Italiano Russo Sérvio Chinês
27/11/2017
04/04/2016
09/09/2015
01/02/2015
01/04/2014
Idioma:
Português
Versão:
27/11/2017
Tamanho do arquivo:
3.8 MB
Nome do arquivo:
KA00026DPT_1917.pdf
EA Replacing cover and O-ring
Proline 10, 23, 50, 51, 53, 55, 400, 800, 40, 80, 83, 84, 8ME, 8FF, 8FE ,8CM, 90, 91, 92, 93, 65, 72, 73
EN
PT
Alemão
15/10/2024
01/10/2018
28/06/2012
Idioma:
Inglês
Versão:
15/10/2024
Tamanho do arquivo:
797.3 KB
Nome do arquivo:
EA00098DA2_1624-00.pdf
Replacing amplifier board
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
PT
Alemão
15/11/2018
05/08/2014
Idioma:
Inglês
Versão:
15/11/2018
Tamanho do arquivo:
393.9 KB
Nome do arquivo:
EA00064DA2_1518.pdf
Replacing Power supply and display
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
PT
Alemão
15/11/2018
18/11/2011
Idioma:
Inglês
Versão:
15/11/2018
Tamanho do arquivo:
455.1 KB
Nome do arquivo:
EA00063DA2_1518.pdf
Replacing amplifier board for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF
EN
PT
Alemão
15/11/2018
10/10/2014
05/08/2014
Idioma:
Inglês
Versão:
15/11/2018
Tamanho do arquivo:
379.4 KB
Nome do arquivo:
EA00067DA2_1518.pdf
Replacing power supply for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 40, 80, 83, 84, CNGmass DCI, Cubemass DCI, Prosonic Flow 93 P
EN
PT
Alemão
15/11/2018
05/05/2014
01/11/2009
15/07/2009
Idioma:
Inglês
Versão:
15/11/2018
Tamanho do arquivo:
367.5 KB
Nome do arquivo:
EA00066DA2_1418.pdf
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit P.s.b. 50/51/53 85-260VAC
Número do desenho
Código de pedido
F
50096745
Kit p.s.b. 50/53 85-260VAC HE
Número do desenho
Código de pedido
F
71039466
Kit P.s.b. 50/51/53 20-55VAC 16-62VDC
Número do desenho
Código de pedido
F
50096747
Kit p.s.b.50/53 20-55VAC 16-62VDC HE
Número do desenho
Código de pedido
F
71039468
Kit 10 fuses 250 VAC T800 MA
Número do desenho
Código de pedido
7
50094002
Kit 10 fuses 250 VAC T 2A00
Número do desenho
Código de pedido
7
50094003
Kit meas. amplifier PMAG 50 WEA
Número do desenho
Código de pedido
B
50106073
Kit meas. amplifier 50 WEA HE
Número do desenho
Código de pedido
B
71039445
Kit meas. amplifier PMAG 50 SEA
Número do desenho
Código de pedido
B
50106075
Kit meas. amplifier 50 SEA HE
Número do desenho
Código de pedido
B
71039447
Kit meas. amplifier PMAG 50 EES
Número do desenho
Código de pedido
B
50106074
Kit meas. amplifier 50 EES HE
Número do desenho
Código de pedido
B
71039446
Kit com50/51/40/80/90 I+F/stat.in+outEx
Número do desenho
Código de pedido
C
50096759
Kit I/O 50/80 I+F status in+out HE EX
Número do desenho
Código de pedido
C
71039473
Kit commodul current/frequency out Ex
Número do desenho
Código de pedido
C
50096757
Kit I/O 50/80 current/frequ. out HE EX
Número do desenho
Código de pedido
C
71039474
Número do desenho
Código de pedido
C
71066579
Kit I/O 50/53/55/80/83 Profib. PA HE Ex
Número do desenho
Código de pedido
C
71066580
Kit com Pline 50/90 current out Ex
Número do desenho
Código de pedido
C
50096756
Kit I/O 50 current out HE EX
Número do desenho
Código de pedido
C
71039710
Kit I/O 50/53/55/83/65/8ME Profib. DP Ex
Número do desenho
Código de pedido
C
71021742
Kit I/O 50/53/55/83 Profibus DP HE EX
Número do desenho
Código de pedido
C
71039484
Kit display mod 50/51/80/65 >=V1.06.00
Número do desenho
Código de pedido
E
50108132
Kit disp.50/51/80/90/65 Wall >=V1.06.00
Número do desenho
Código de pedido
J
50108131
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Número do desenho
Código de pedido
21
50094017
Kit Bus/connec.b.5X/40/8X/65 field hous.
Número do desenho
Código de pedido
G
50094016
Kit connec. board PMAG5X wall enclo.
Número do desenho
Código de pedido
19
50094015
Kit connec. board 50/53/55 wall encl.HE
Número do desenho
Código de pedido
19
71039496
Kit connec. board In/Output Wall encl
Número do desenho
Código de pedido
18
50094014
Kit connection board D/E/L/P/S/W FS
Número do desenho
Código de pedido
A
50098018
Kit connection board D/E/L/P/S/W FS HE
Número do desenho
Código de pedido
A
71039497
Kit Termin.Block field hous. 5X/8X/40/65
Número do desenho
Código de pedido
29
50108139
Kit Termin.Block Wall encl. 5X/8X/9X/65
Número do desenho
Código de pedido
30
50108140
Kit S-Dat Promag 50 programmed
Número do desenho
Código de pedido
S
71003946
Kit Cover 5X/40/8X/65 with window
Número do desenho
Código de pedido
8
50094026
Kit Cover 5X/40/8X/65 version blind
Número do desenho
Código de pedido
9
50094028
Kit Cover Connection terminal
Número do desenho
Código de pedido
10
50094038
Kit Cover Connection terminal
Número do desenho
Código de pedido
26
50094038
Repair kit cover, remote version
Número do desenho
Código de pedido
26
71247838
Kit 10 cable glands M20x1,5
Número do desenho
Código de pedido
15
50096840
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098042
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número do desenho
Código de pedido
15
50098041
Kit Cable gland Profibus PA
Número do desenho
Código de pedido
15
50098037
Kit 2 cable gland M20x1,5 reinf.Transm.
Número do desenho
Código de pedido
15
71029349
Kit 2 cable gland M20x1,5 reinf.Sensor
Número do desenho
Código de pedido
15
71029350
Kit 2 cable glands G1/2" Nema 6P
Número do desenho
Código de pedido
15
71029351
Kit 2 cable glands NPT1/2" Nema 6P
Número do desenho
Código de pedido
15
71029352
Kit Circuit board cpl field/SS-housing
Número do desenho
Código de pedido
12
50096839
Kit Bushing to field/SS-housing
Número do desenho
Código de pedido
14
50099102
Kit Ground terminal / Cover clamp
Número do desenho
Código de pedido
13
50096841
Kit Seal cover to Wall enclosure
Número do desenho
Código de pedido
20
50094041
Kit 10 Seal cover to field housing
Número do desenho
Código de pedido
11
50094050
Kit parts housing compact Stnd/HT
Número do desenho
Código de pedido
22
50098020
Kit parts housing FS Stnd/HT
Número do desenho
Código de pedido
24
50098019
Kit housing gasket FS Stnd/HT
Número do desenho
Código de pedido
25
50098023
Kit housing gasket compact Stnd/HT
Número do desenho
Código de pedido
23
50098024
Promag, cable remote version
Transmitter Promag, mounting set
Promag L/W/P/S,E, grounding cable kit
Promag, grounding disc/protection disc
Sua privacidade é muito importante
Usamos cookies para melhorar sua experiência de navegação, coletamos estatísticas para otimizar a funcionalidade do site e entregar anúncios e conteúdo personalizados.
Ao selecionar "Aceitar todos", você consente nosso uso de cookies.
Para mais detalhes, revise nossa Política de cookies .
Personalizar
Aceitar apenas o essencial
Aceitar todos
