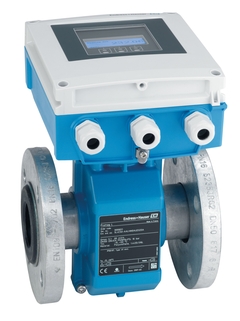

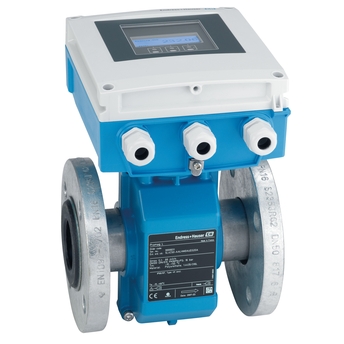

Proline Promag L 400 for the water & wastewater industry
Successor
Versatile standard flowmeter for the water and wastewater industry
Mais informações
Produtos simples
Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
Produtos padrão
Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
Excelência técnica
Simplicidade
Produtos especializados
Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Versões FLEX
Excelência técnica
Simplicidade
Versão Fundamental
Atende suas necessidades básicas de medição
Excelência técnica
Simplicidade
Versão Lean
Lida com seus principais processos facilmente
Excelência técnica
Simplicidade
Seleção Extended
Otimiza seus processos com tecnologias inovadoras
Excelência técnica
Simplicidade
Versão Xpert
Controla suas aplicações mais difíceis
Excelência técnica
Simplicidade
Product headline
std_productprofile_product_usp_8024. std_productprofile_product_field_of_application_8025.
Sensor features
std_productprofile_product_benefits_8026. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts. std_productprofile_product_differentiating_tech_features_6649. std_productprofile_product_differentiating_tech_features_6650. std_successorproducts_product_differentiating_tech_features_35221_1509522592.
Transmitter features
Safe operation – no need to open the device due to display with touch control, background lighting. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology. Transmitter housing made of durable polycarbonate or aluminium. WLAN access. Integrated data logger: measured values monitoring.
Nominal diameter range
Lap joint flange, lap joint flange, stamped plate: DN 25 to 300 (1 to 12") Fixed flange: DN 350 to 2400 (14 to 90")
Wetted materials
Liner: PTFE; Polyurethane; Hard rubber Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022)
Measured variables
Volume flow, conductivity, mass flow
Max. measurement error
Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s) Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)
Measuring range
9 dm³/min to 162 000 m³/h (2.5 gal/min to 1030 Mgal/d)
Medium temperature range
Liner material hard rubber: 0 to +80 °C (+32 to +176 °F) Liner material polyurethane: –20 to +50 °C (–4 to +122 °F) Liner material PTFE: –20 to +90 °C (–4 to +194 °F)
Ambient temperature range
Flange material carbon steel: –10 to +60 °C (+14 to +140 °F) Flange material stainless steel: –40 to +60 °C (–40 to +140 °F)
Sensor housing material
DN 25 to 300 (1 to 12"): AlSi10Mg, coated DN 350 to 2400 (14 to 90"): Carbon steel with protective varnish Sensor connection housing: AlSi10Mg, coated
Transmitter housing material
Polycarbonat; AlSi10Mg, coated
Degree of protection
Compact version: IP66/67, type 4X enclosure Sensor remote version (standard): IP66/67, type 4X enclosure Sensor remote version (option): IP68, type 6P enclosure Transmitter remote version: IP66/67, Type 4X enclosure
Display/Operation
4‐line backlit display with touch control (operation from outside) Configuration via local display, web browser and operating tools possible
Outputs
3 ouputs: 0‐20 mA/4‐20 mA HART (active) Pulse/frequency/switch output (passive) Pulse/frequency output (passive) Switch output (passive)
Digital communication
HART, PROFIBUS DP, EtherNet/IP, Modbus RS485
Power supply
AC 100 to 240 V / AC/DC 24 V
Metrological approvals and certificates
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
Hygienic approvals and certificates
Drinking water approval: ACS, KTW/W270, NSF 61, WRAS BS 6920
Mais baixados
Proline Promag L 400
Technical Information
Versão em inglês - 10/2017
Electromagnetic flowmeter
Weight-optimized sensor with a state‐of‐the‐art transmitter for Water
& Wastewater
EN
PT
DE FR PL RU ZH
01/10/2017
14/03/2017
14/03/2016
01/03/2015
04/12/2014
Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
5 MB
Nome do arquivo:
TI01045DEN_0817.pdf
Proline Promag L
Resumo das instruções de operação
Versão em português - 02/2018
Proline Promag L
Sensor eletromagnético
EN
PT
DE ES FI FR IT RU ZH
12/02/2018
01/10/2017
14/03/2017
Idioma:
Português
Versão:
12/02/2018
Tamanho do arquivo:
794.4 KB
Nome do arquivo:
KA01265DPT_0318.pdf
147 documentos
Proline Promag L 400
Technical Information
Electromagnetic flowmeter Weight-optimized sensor with a state‐of‐the‐art transmitter for Water & Wastewater
EN
PT
Alemão French Polonês Russo Chinês
01/10/2017
14/03/2017
14/03/2016
01/03/2015
04/12/2014
Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
5 MB
Nome do arquivo:
TI01045DEN_0817.pdf
Proline Promag L 400
PROFIBUS DP
Operating Instructions
Electromagnetic flowmeter
EN
PT
Alemão Italiano Chinês
01/10/2017
01/03/2015
04/12/2014
05/06/2014
Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
5.2 MB
Nome do arquivo:
BA01233DEN_0417.pdf
Proline Promag L 400
Modbus RS485
Operating Instructions
Electromagnetic flowmeter
EN
PT
Alemão Russo Chinês
01/10/2017
01/03/2015
04/12/2014
Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
5.1 MB
Nome do arquivo:
BA01230DEN_0317.pdf
Proline Promag L 400
EtherNet/IP
Operating Instructions
Electromagnetic flowmeter
EN
PT
Alemão Chinês
01/10/2017
01/03/2015
05/06/2014
18/10/2013
Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
5.3 MB
Nome do arquivo:
BA01213DEN_0417.pdf
Proline Promag L 400
HART
Operating Instructions
Electromagnetic flowmeter
EN
PT
Alemão Espanhol French Polonês Russo Chinês
01/10/2017
14/03/2017
01/03/2015
05/06/2014
18/10/2013
Idioma:
Inglês
Versão:
01/10/2017
Tamanho do arquivo:
6.7 MB
Nome do arquivo:
BA01062DEN_0617.pdf
Electromagnetic flowmeter
EN
PT
Alemão French Japonês
01/09/2021
14/03/2017
07/12/2015
Idioma:
Inglês
Versão:
01/09/2021
Tamanho do arquivo:
2 MB
Nome do arquivo:
GP01043DEN_0321.pdf
Proline Promag 400
EtherNet/IP
Electromagnetic flowmeter
EN
PT
Alemão
01/02/2022
23/12/2015
Idioma:
Inglês
Versão:
01/02/2022
Tamanho do arquivo:
1.5 MB
Nome do arquivo:
GP01046DEN_0221-00.pdf
Proline Promag 400
PROFIBUS DP
Electromagnetic flowmeter
EN
PT
Alemão
01/02/2022
23/12/2015
Idioma:
Inglês
Versão:
01/02/2022
Tamanho do arquivo:
1.8 MB
Nome do arquivo:
GP01044DEN_0221-00.pdf
Proline Promag 400
Modbus RS485
Electromagnetic flowmeter
EN
PT
Alemão
01/02/2022
23/12/2015
Idioma:
Inglês
Versão:
01/02/2022
Tamanho do arquivo:
2 MB
Nome do arquivo:
GP01045DEN_0221-00.pdf
Medidor de vazão
Proline 400
Transmissor PROFIBUS DP com sensor eletromagnético
EN
PT
Búlgaro Tcheco Dinamarquês Alemão Grego Espanhol Estoniano Finlandês French Croata Húngaro Indonésio Italiano Japonês Coreano Lithuanian Latvian Holandês Norueguês Polonês Romeno Russo Eslovaco Esloveno Sueco Tailandês Turco Chinês
01/02/2022
01/02/2019
Idioma:
Português
Versão:
01/02/2022
Tamanho do arquivo:
3.4 MB
Nome do arquivo:
KA01420DPT_0221-00.pdf
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit connection terminals, 400
Número do desenho
Código de pedido
45
71228789
Kit connec. board, D/L/W, remote,electr.
Número do desenho
Código de pedido
40
71228790
Electronic Promag 400 Index C
Número do desenho
Código de pedido
30
XPD0014-
Kit connec.board,grounded,Promag 400/800
Número do desenho
Código de pedido
44
71615503
Electronics Promag 400 Index C update
Número do desenho
Código de pedido
30
XPD0040-
Kit T-DAT, 100/300/400/500
Número do desenho
Código de pedido
39
71185788
Display module, 4-wire, 400
Número do desenho
Código de pedido
50
XPD0017-
Kit cover, polycarbonate, 400(C), v1+v2
Número do desenho
Código de pedido
20
71443262
Kit cover, alu, 400, 500 digital
Número do desenho
Código de pedido
20
71384170
Número do desenho
Código de pedido
24
71228796
Número do desenho
Código de pedido
24
71228796
Kit cover plastic, remote, Promag L/P/W
Número do desenho
Código de pedido
24
71188176
Kit 10 cover seals, polycarbonate
Número do desenho
Código de pedido
25
71278077
Kit 10 cover seals, alu, 400,500 digital
Número do desenho
Código de pedido
25
71278078
Kit cover gasket, plastic, Promag L/P/W
Número do desenho
Código de pedido
72
71188179
Kit housing gasket, D/L/W,compact,400(C)
Número do desenho
Código de pedido
71
71228793
Kit housing gaskets, remote, Alu
Número do desenho
Código de pedido
73
71228798
Kit housing gaskets, remote, Alu
Número do desenho
Código de pedido
73
71228798
Kit housing parts, D/L/W, compact,400(C)
Número do desenho
Código de pedido
12
71228794
Kit 10 cable glands M20x1,5, D=5-12, FPM
Número do desenho
Código de pedido
15
71236702
Kit 10 cable glands M20x1,5, D=5-12, FPM
Número do desenho
Código de pedido
15
71236702
Kit 10 cable glands M20x1,5
Número do desenho
Código de pedido
17
50096840
Kit 10 ext. M20x1,5/G1/2", FVMQ
Número do desenho
Código de pedido
15
71236703
Kit 10 ext. M20x1,5/G1/2", FVMQ
Número do desenho
Código de pedido
15
71236703
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Número do desenho
Código de pedido
17
50098041
Kit 10 ext. M20x1,5/NPT1/2", FVMQ
Número do desenho
Código de pedido
15
71236704
Kit 10 ext. M20x1,5/NPT1/2", FVMQ
Número do desenho
Código de pedido
15
71236704
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Número do desenho
Código de pedido
17
50098042
Kit 10 cable glands M20x1,5, D=5-12, FPM
Número do desenho
Código de pedido
15
71236702
Kit 10 cable glands M20x1,5, D=10-14,FPM
Número do desenho
Código de pedido
15
71236705
Kit 2 cable gland M20x1,5 reinf.Sensor
Número do desenho
Código de pedido
17
71029350
Kit 10 cable glands M20x1,5, D=5-12, FPM
Número do desenho
Código de pedido
15
71236702
Kit 10 cable glands M20x1,5, D=5-12, FPM
Número do desenho
Código de pedido
15
71236702
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Número do desenho
Código de pedido
15
71236706
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Número do desenho
Código de pedido
15
71236706
Kit 10 cable glands M20x1,5, D=10-14,FPM
Número do desenho
Código de pedido
15
71236705
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Número do desenho
Código de pedido
15
71236706
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Número do desenho
Código de pedido
15
71236706
Kit 10 ext. M20x1,5/G1/2", FVMQ
Número do desenho
Código de pedido
15
71236703
Kit 10 ext. M20x1,5/G1/2", FVMQ
Número do desenho
Código de pedido
15
71236703
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Número do desenho
Código de pedido
15
71236706
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Número do desenho
Código de pedido
15
71236706
Kit 10 ext. M20x1,5/NPT1/2", FVMQ
Número do desenho
Código de pedido
15
71236704
Kit 10 ext. M20x1,5/NPT1/2", FVMQ
Número do desenho
Código de pedido
15
71236704
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Número do desenho
Código de pedido
15
71236706
Kit plug M20x1,5/M12x1, EtherNet, FVMQ
Número do desenho
Código de pedido
15
71236706
Kit 10 ext. M20x1,5/NPT1/2", FVMQ
Número do desenho
Código de pedido
15
71236704
Kit 10 ext. M20x1,5/NPT1/2", FVMQ
Número do desenho
Código de pedido
15
71236704
Kit securing clamp, screw
Número do desenho
Código de pedido
13
71276494
Promag, cable remote version
Promag, grounding disc/protection disc
Grounding cable kit, Promag L/W/P/S/E
Kit display protection, 400, 500 digital
Número do desenho
Código de pedido
82
71228792
Transmitter/Conversion Kit Promag 400
Mounting kit, transmitter Promag 400/800
Sua privacidade é muito importante
Usamos cookies para melhorar sua experiência de navegação, coletamos estatísticas para otimizar a funcionalidade do site e entregar anúncios e conteúdo personalizados.
Ao selecionar "Aceitar todos", você consente nosso uso de cookies.
Para mais detalhes, revise nossa Política de cookies .
Personalizar
Aceitar apenas o essencial
Aceitar todos
