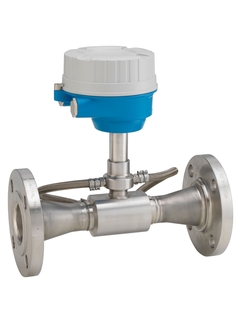

%20with%20flange%20connections%20for%20energy%20management%20of%20water%20across%20all%20industries%20-%20PP01.jpg "Picture of Ultrasonic flowmeter Prosonic Flow E Heat (DN50 / 2\") for water energy management")
This product is not available in this market.
*Please contact your Endress+Hauser sales partner for any further questions.
%20with%20flange%20connections%20for%20energy%20management%20of%20water%20across%20all%20industries%20-%20PP01.jpg "Picture of Ultrasonic flowmeter Prosonic Flow E Heat (DN50 / 2\") for water energy management")

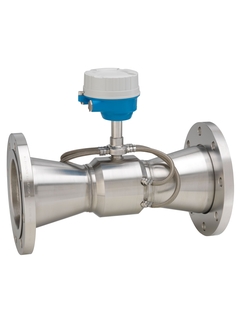

%20with%20lap-joint%20flanges%20for%20energy%20management%20of%20water%20across%20all%20industries%20-%20PP02.jpg "Picture of Ultrasonic flowmeter Prosonic Flow E Heat (DN150 / 6\") for water energy management")
Especificações resumidas
-
Max. measurement error
MID 004 accuracy class II (2%)
-
Measuring range
0.025 to 5 m/s (0.02 to 16.4 ft/s)
0 to 6360 dm3/min (0 to 1680 gal/min) -
Medium temperature range
0 to 150° (17.8 to 302 °F)
-
Max. process pressure
PN 25/ ASME Cl. 150
-
Wetted materials
Measuring tube: 1.4301 (F304)
Process Connection: 1.4571; 1.4404 (F316L); 1.0038 (S235JR); 1,4306 (F304L); 1.4307 (F304L); A105
Campo de aplicação
Prosonic Flow E Heat is the perfect heat flow sensor for enhanced energy management throughout all industries. It offers recognized custody transfer approvals for heating and cooling applications and is optimized for flexible industrial use.
The measuring principle is independent of pressure, density, temperature and conductivity
Best choice for energy management of water (e.g. heating and cooling) across all industries.
Device properties:
Accuracy Class 2 according to international approvals such as MI-004, EN 1434, OIML R75
Entire sensor housing made of stainless steel
Process temperatures up to 150 °C (302 °F)
Certified pulse output
Cost-efficient, application-optimized transmitter
Benefícios
Full compliance with custody transfer regulations
Long-term stability – reliable sensor with robust industrial design
Energy and cost savings – optimized sensor for fully insulated pipes
Dependable flow measurement – high turndown
Effortless, safe operation – no commissioning needed, no unauthorized device access due to locked pulse output
Simple process indication – direct reading of status information via color LEDs
Increased reliability – comprehensive diagnostics
Vídeos
Histórias de sucesso
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
32 documentos
-
-
Informações Técnicas (TI)
Prosonic Flow E Heat Technical Information
Ultrasonic time-of-flight flowmeter
Certified industry heat flow sensor for improved measurement of energy
consumptionEN PT 02/07/201801/12/2017Idioma:
Inglês
Versão:
02/07/2018
Tamanho do arquivo:
1.1 MB
Nome do arquivo:
TI01360DEN_0218.pdf
-
-
-
Instruções de Operação (BA)
Prosonic Flow E Heat Operating Instructions
Ultrasonic time-of-flight flowmeter
EN PT 02/07/201801/12/2017Idioma:
Inglês
Versão:
02/07/2018
Tamanho do arquivo:
2.1 MB
Nome do arquivo:
BA01793DEN_0218.pdf
-
-
-
Parâmetro do Equipamento (GP)
Prosonic Flow Heat Description of Device Parameters
Ultrasonic time-of-flight flowmeter
EN PT 01/12/2017Idioma:
Inglês
Versão:
01/12/2017
Tamanho do arquivo:
588.4 KB
Nome do arquivo:
GP01125DEN_0117.pdf
-
-
-
Instruções curtas (KA)
Proline Prosonic Flow E Resumo das instruções de operação
Proline Prosonic Flow E
Sensor time-of-flight ultrassônicoEN PT 01/12/2017Idioma:
Português
Versão:
01/12/2017
Tamanho do arquivo:
583.9 KB
Nome do arquivo:
KA01329DPT_0117.pdf
-
-
-
Instruções curtas (KA)
Calor Resumo das instruções de operação
Transmissor com sensor time-of-flight ultrassônico
EN PT 01/12/2017Idioma:
Português
Versão:
01/12/2017
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
KA01353DPT_0117.pdf
-
-
-
Instruções de Instalação (EA)
EA Replacing Small parts
Proline 10, 100, 400, 800 Index C, 500, 500-digital, CNG-, LNG-, LPGmass
EN PT 01/01/202401/05/202101/04/202131/07/202002/08/2019Idioma:
Inglês
Versão:
01/01/2024
Tamanho do arquivo:
518.1 KB
Nome do arquivo:
EA01119DA2_0923-00.pdf
-
-
-
Instruções de Instalação (EA)
Replacing Display module, non Ex, Zone 2, Class 1 Div. 2 Installation Instructions
Promass 100, Promag 100, Prosonic Flow E 100
EN PT 01/12/201708/10/2014Idioma:
Inglês
Versão:
01/12/2017
Tamanho do arquivo:
340.9 KB
Nome do arquivo:
EA01109DA2_0217.pdf
-
-
-
Instruções de Instalação (EA)
EA Replacing Spare Parts
CNG-, LNG-, LPGmass, Proline 100, 300, 400 Index C, 500, 500-digital
EN PT 01/01/202415/12/202101/06/202101/06/202002/08/2019Idioma:
Inglês
Versão:
01/01/2024
Tamanho do arquivo:
1.9 MB
Nome do arquivo:
EA01018DA2_1523-00.pdf
-
-
-
Instruções de Instalação (EA)
Replacing the Electronics Module
Prosonic Flow E 100, Prosonic Flow E Heat
EN PT 01/07/202004/06/201801/12/2017Idioma:
Inglês
Versão:
01/07/2020
Tamanho do arquivo:
604.1 KB
Nome do arquivo:
EA01219DA2_0320.pdf
-
-
-
Documentação especial (SD)
Technical Documentation
Device Viewer
Idioma:
Inglês
Versão:
01/04/2021
Tamanho do arquivo:
529.3 KB
Nome do arquivo:
SD02710DEN_0121.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Electronic Prosonic Flow E Heat
-
Electronic
Número do desenhoCódigo de pedido30XPD0042- -
-
Kit cover, compact, Alu
-
Cover
Número do desenhoCódigo de pedido2171185789 -
-
Kit cover, sight glass, compact, Alu
-
Cover
Número do desenhoCódigo de pedido2071266334 -
-
Kit housing gaskets, compact, Alu
-
Sealing
Número do desenhoCódigo de pedido7071185795 -
-
Kit 10 cable glands M20x1.5 Ex
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1550098036 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1550098041 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1550098042 -
-
Kit securing clamp, screw
-
Housing/housing accessories
Número do desenhoCódigo de pedido1271276494 -
-
Kit screw sealing, transm./sensor, alu
-
Housing/housing accessories
Número do desenhoCódigo de pedido1271276495 -
-
Spare RFID TAG
-
further parts
Código de pedidoXPRFID- -
-
Spare IEC TAG
-
further parts
Código de pedidoXPSPEC- -
