Especificações resumidas
-
Max. measurement error
Volume flow (standard):
‐ ±1.5 % o.r. for 3 to 30 m/s (9.84 to 98.4 ft/s)
‐ ±3 % o.r. for 1 to 3 m/s (3.28 to 9.84 ft/s)
Volume flow (option):
‐ ±0.1 % o.f.s. for 0.3 to 1 m/s (0.98 to 3.28 ft/s)
‐ ±1.5 % o.r. for 1 to 30 m/s (3.28 to 98.4 ft/s) -
Measuring range
Standard: 1 to 30 m/s (3.28 to 98.4 ft/s)
Option: 0.3 to 30 m/s (0.98 to 98.4 ft/s) -
Medium temperature range
0 to +80 °C (+32 to +176 °F)
-
Max. process pressure
11 bar a (159 psi a)
-
Wetted materials
Sensor: 1.4404/1.4435 (316L)
Transducer: HNBR
Temperature sensor (option): AFM 34
Campo de aplicação

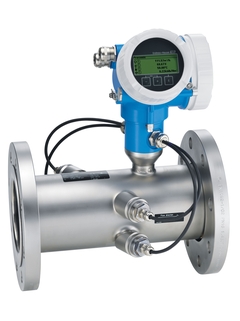

Prosonic Flow B 200 is the specialist for accurate and reliable measurement of wet biogas and digester gas,even under fluctuating process conditions. With its unique integrated real-time methane fraction analysis, Prosonic Flow B 200 enables continuous measurement and monitoring of gas flow as well as gas quality. In addition to efficient process control and energy balancing, Heartbeat Technology enables compliance and process safety at all times.
The measuring principle is unaffected by gas composition
Inline flowmeter designed for wet biogas and digester gas under fluctuating process conditions.
Device properties:
Multivariable device: flow, temperature and methane
Medium temperature: 0 to 80 °C (32 to 176 °F)
Process pressure: 0.7 to 11 bar a (10.2 to 159 psi a)
Loop-powered technology
Robust dual-compartment housing
Plant safety: worldwide approvals
Benefícios
Integrated real-time methane fraction measurement
Optimized for low pressure gas – specialized sensor design
No additional pressure loss – full bore design
Process transparency – diagnostic capability
Convenient device wiring – separate connection compartment
Safe operation – no need to open the device due to display with touch control, background lighting
-
Integrated verification – Heartbeat Technology
Vídeos
Versão Xpert
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
Versões FLEX | Excelência técnica | Simplicidade |
---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
-
-
Informações Técnicas (TI)
Proline Prosonic Flow B 200 Technical Information
Versão em inglês - 03/2018
Ultrasonic transit time flowmeter
EN PT 01/03/201821/12/201501/10/201501/11/201230/12/2011Idioma:
Inglês
Versão:
01/03/2018
Tamanho do arquivo:
1.4 MB
Nome do arquivo:
TI01018DEN_0518.pdf
-
-
-
Instruções de Operação (BA)
Proline Prosonic Flow B 200 HART Instruções de operação
Versão em português - 10/2015
Medidor de vazão de tempo de trânsito ultrassônico
EN PT 01/10/201501/11/201230/12/2011Idioma:
Português
Versão:
01/10/2015
Tamanho do arquivo:
3.8 MB
Nome do arquivo:
BA01031DPT_0315.pdf
-
-
-
Informações Técnicas (TI)
Proline Prosonic Flow B 200 Technical Information
Ultrasonic transit time flowmeter
EN PT 01/03/201821/12/201501/10/201501/11/201230/12/2011Idioma:
Inglês
Versão:
01/03/2018
Tamanho do arquivo:
1.4 MB
Nome do arquivo:
TI01018DEN_0518.pdf
-
-
-
Instruções de Operação (BA)
Proline Prosonic Flow B 200 HART Instruções de operação
Medidor de vazão de tempo de trânsito ultrassônico
EN PT 01/10/201501/11/201230/12/2011Idioma:
Português
Versão:
01/10/2015
Tamanho do arquivo:
3.8 MB
Nome do arquivo:
BA01031DPT_0315.pdf
-
-
-
Parâmetro do Equipamento (GP)
Proline Prosonic Flow 200 HART Description of Device Parameters
Ultrasonic time-of-flight flowmeter
EN PT 01/10/201501/11/201230/12/2011Idioma:
Inglês
Versão:
01/10/2015
Tamanho do arquivo:
1.8 MB
Nome do arquivo:
GP01012DEN_0315.pdf
-
-
-
Instruções curtas (KA)
Proline Prosonic Flow B 200 Resumo das instruções de operação
Medidor de vazão time-of-flight ultrassônico
EN PT 01/10/201521/11/201401/11/201230/12/2011Idioma:
Português
Versão:
01/10/2015
Tamanho do arquivo:
1.1 MB
Nome do arquivo:
KA01096DPT_0415.pdf
-
-
-
Instruções de Instalação (EA)
Replacing cable harness, cable gland Installation Instructions
Prosonic Flow B 200
EN PT 01/06/201705/12/2011Idioma:
Inglês
Versão:
01/06/2017
Tamanho do arquivo:
446.1 KB
Nome do arquivo:
EA00107DA2_0217.pdf
-
-
-
Instruções de Instalação (EA)
Replacing the transmitter Installation Instructions
Promass 200/TB2, Prosonic Flow B 200, Promag 200
EN PT 01/12/201612/02/201501/10/2012Idioma:
Inglês
Versão:
01/12/2016
Tamanho do arquivo:
448.5 KB
Nome do arquivo:
EA00104DA2_1616.pdf
-
-
-
Instruções de Instalação (EA)
Set housing security clamp Installation Instructions
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x Promag 200, Promass
200, Prosonic Flow 200, Prowirl 200,EN PT 31/08/201707/10/201305/01/2012Idioma:
Inglês
Versão:
31/08/2017
Tamanho do arquivo:
279.5 KB
Nome do arquivo:
EA00038FA2_1717.pdf
-
-
-
Instruções de Instalação (EA)
Safety Instructions for Spare Parts Installation Instructions
Flowmeter
EN PT 01/03/201828/11/201325/04/2013Idioma:
Inglês
Versão:
01/03/2018
Tamanho do arquivo:
139.5 KB
Nome do arquivo:
EA01051DA2_0318.pdf
-
-
-
Instruções de Instalação (EA)
Replacing the display module Installation Instructions
Promag 200, Promass 200, Prosonic Flow 200, Prowirl 200, t-mass 150,
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x, Remote dis
play FHX50EN PT 01/09/201701/02/201724/11/201528/11/201306/04/2012Idioma:
Inglês
Versão:
01/09/2017
Tamanho do arquivo:
562.2 KB
Nome do arquivo:
EA00102DA2_1817.pdf
-
-
-
Instruções de Instalação (EA)
Cover Installation Instructions
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x Promag 200, Promass
200, Prosonic Flow 200, Prowirl 200, Remote display FHX50EN PT 28/06/201828/02/201718/11/201524/02/201502/10/2013Idioma:
Inglês
Versão:
28/06/2018
Tamanho do arquivo:
517.9 KB
Nome do arquivo:
EA00035FA2_2018.pdf
-
